Đặc trưng
- Được thiết kế cho hệ thống quang học vệ tinh
- Dải tần hoạt động rộng: 45-2150 MHz
- Độ tuyến tính và độ phẳng tuyệt vời
- Phạm vi công suất đầu vào quang học rộng
- Sử dụng suy hao phản hồi cao của sợi quang đơn chế độ 1-lõi
- Sử dụng các thiết bị hoạt động của bộ khuếch đại GaAs
- Công nghệ tiếng ồn cực thấp
- Xây dựng-trong CWDM bằng cách sử dụng PD tuyến tính cao
- Xây dựng-trong chức năng AGC quang học
Đặc điểm kỹ thuật
|
Thông số quang học |
Tham số TERR+SAT-IF |
||
|
Độ phản hồi (A/W) |
Lớn hơn hoặc bằng 0,9 |
Dải tần số |
45~2150 MHz |
|
Nhận nguồn quang |
-18-+3 -10-0 (AGC) |
Độ phẳng |
±1.5 |
|
Mất phản hồi quang học |
Lớn hơn hoặc bằng 45 |
Mức đầu ra (AGC) |
Lớn hơn hoặc bằng 80@TERR Lớn hơn hoặc bằng 78@SAT-IF |
|
Nhận bước sóng (nm) |
1510-1570 |
CNR |
Lớn hơn hoặc bằng 50 |
|
Đầu nối quang |
SC/APC |
CSO |
Lớn hơn hoặc bằng 65 |
|
Thông số khác |
CTB |
Lớn hơn hoặc bằng 62 |
|
|
Nguồn điện |
DC-24V |
Trả lại tổn thất |
Lớn hơn hoặc bằng 12 |
|
Tiêu thụ điện năng (W) |
<6 |
Độ ổn định của AGC |
±1 |
|
Kích thước (mm) |
143x110x28.8 |
Trở kháng đầu ra |
75Ω |

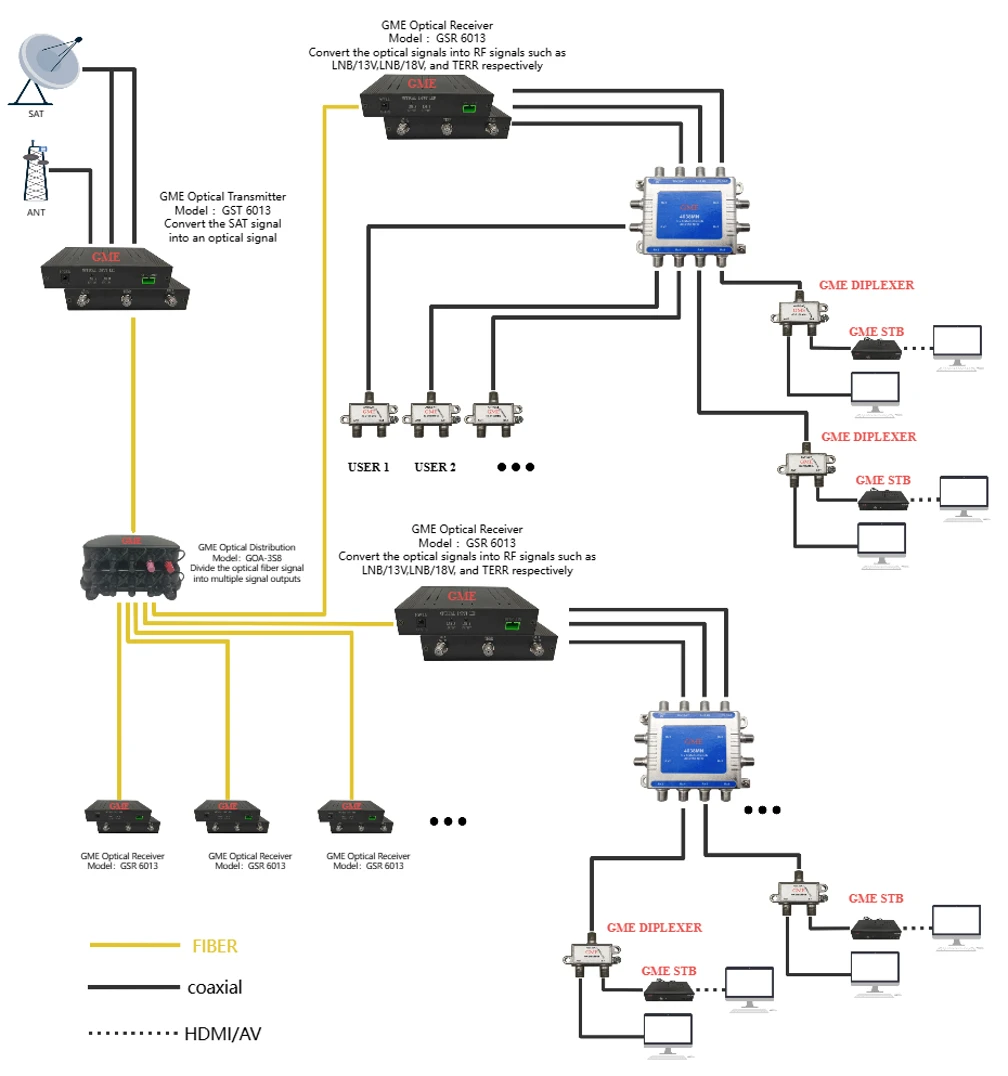

Ứng dụng
