Giới thiệu:
Máy thu quang học dành cho truyền hình kỹ thuật số, sợi đến nhà . Máy này áp dụng ống nhận quang có độ nhạy cao . Tích hợp ứng dụng linh hoạt, ứng dụng sợi vào mạng gia đình .
Nó được tích hợp trong CWDM, phù hợp cho hệ thống bước sóng ba sợi đơn, bước sóng vận hành CATV 1550nm, vượt qua bước sóng 1270/1310/1490/1577nm, có thể kết nối thuận tiện cho onu của Epon, gpon . xg (s)
- Khoảng cách truyền lên đến 20km
- Tiếng ồn cực thấp
- Phạm vi công suất quang nhận năng động rộng: trong pin =-16, mer lớn hơn hoặc bằng 36db
- Áp dụng xg (s) pon, gpon, epon, tương thích với bất kỳ công nghệ fttx pon nào
- Có thể tiết kiệm một số lượng lớn tài nguyên năng lượng quang học, giảm đáng kể chi phí cấu hình mạng
- Trong vòng 47 ~ 1000 MHz băng thông, tất cả đều có tính năng độ phẳng tuyệt vời (FL nhỏ hơn hoặc bằng ± 1dB)
- Vỏ kim loại, cung cấp biện pháp bảo vệ cho các thiết bị nhạy cảm quang điện tử
- Mức đầu ra cao, có thể được sử dụng bởi nhiều người dùng
- Tiêu thụ năng lượng thấp, hiệu suất cao, hiệu suất chi phí cao
- Bảo vệ tăng 6kV trên tất cả các cổng
- Hỗ trợ 4 RF Out Max
Đặc điểm kỹ thuật
|
Bước sóng CATV |
1550 ± 10nm |
Đầu ra điện trở RF |
75Ω |
|
|
Bước sóng Pon |
1270/1310/1490/1577nm |
Đầu ra mất lợi nhuận |
Nhỏ hơn hoặc bằng 14db |
|
|
Công suất đầu vào quang học |
-18-+2 dbm |
Mất trở lại quang học |
Lớn hơn hoặc bằng 55db |
-9 công suất đầu vào quang DBM, 60 kênh PAL |
|
Phạm vi AGC quang học |
-12--2 dbm |
C/CSO |
Lớn hơn hoặc bằng 55db |
|
|
Cổng đầu vào quang CATV |
SC/APC |
C/CTB |
Lớn hơn hoặc bằng 55db |
|
|
Cổng phản chiếu quang học PON |
SC/PC |
Mer |
Lớn hơn hoặc bằng 31db |
-15 công suất đầu vào quang DBM |
|
Đầu nối RF |
Loại F |
Điện áp đầu vào |
+12V |
|
|
Tính thường xuyên |
47-1000 MHz |
Tiêu tan điện |
Nhỏ hơn hoặc bằng 2W |
|
|
Độ phẳng |
Nhỏ hơn hoặc bằng ± 1,25db |
Nhiệt độ |
-10-+50 độ |
|
|
Mức đầu ra RF (trong phạm vi AGC) |
Lớn hơn hoặc bằng 80dbuv |
Kích thước |
73 × 60 × 23 (L × W × H) mm |
|
Danh sách mô hình
|
Người mẫu |
Vượt qua bước sóng |
Phản xạ bước sóng |
Giao diện vượt qua |
Giao diện RF Out |
DC-IN |
|

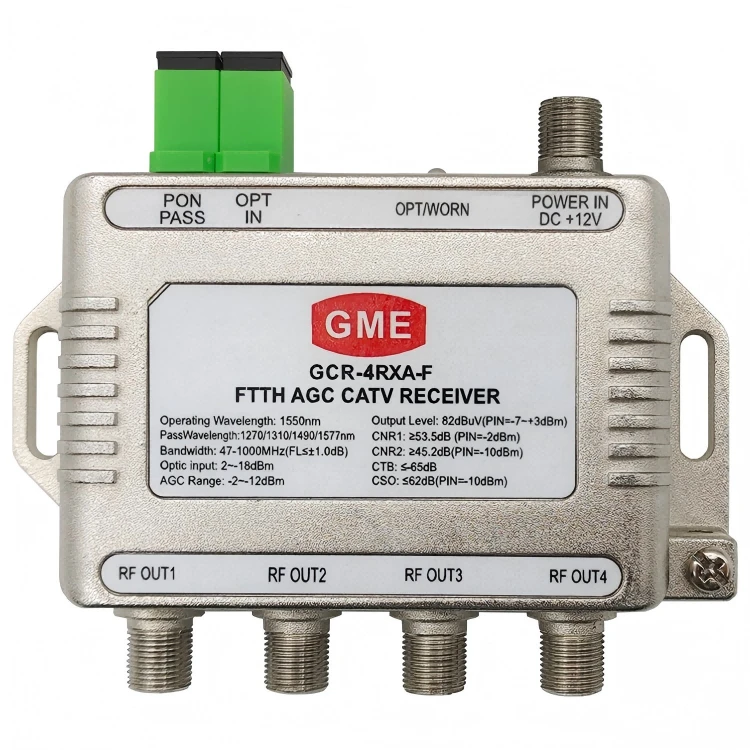

Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-Female: 12V 300MA |
|

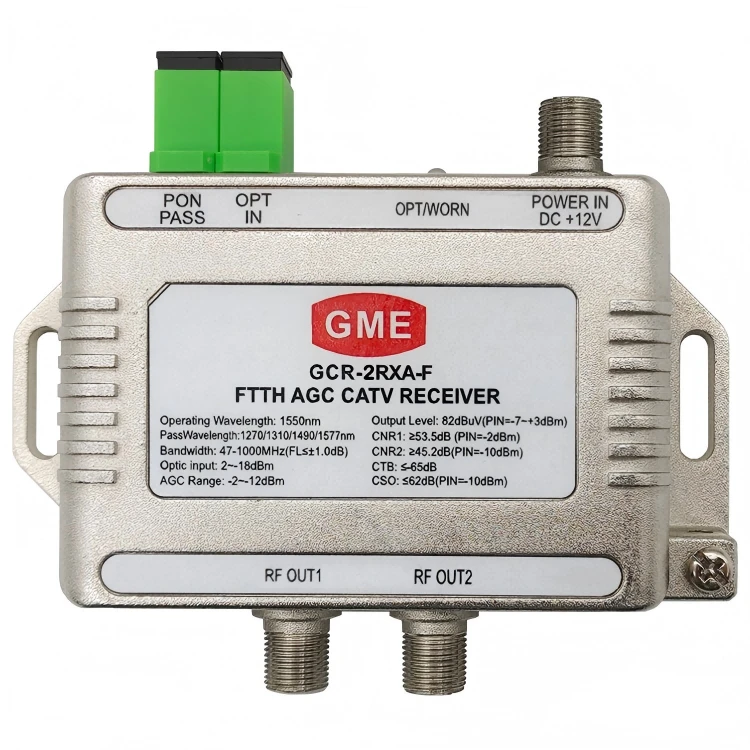

Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-Female: 12V 300MA |
|

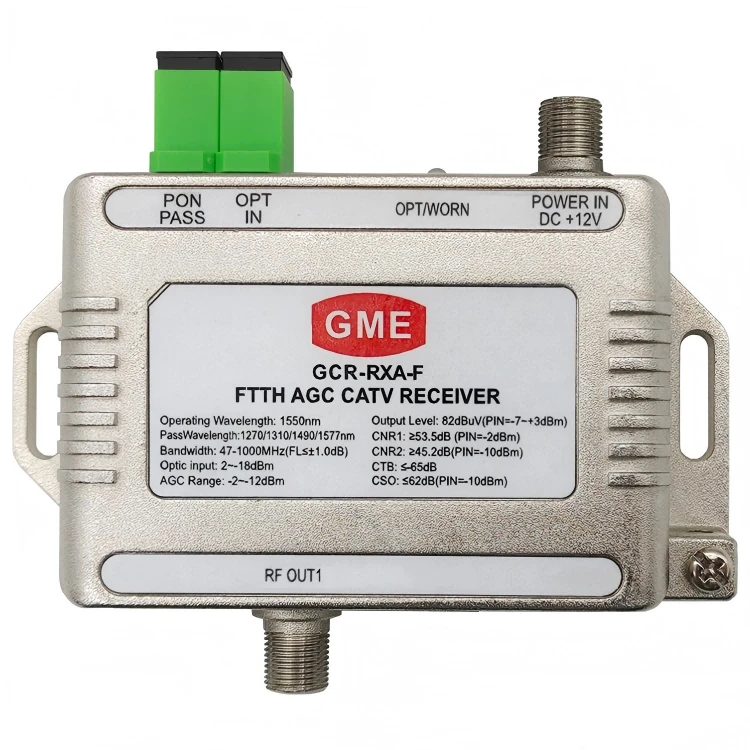

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-Female: 12V 300MA |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-Female: 12V 300MA |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-Female: 12V 300MA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-Female: 12V 300MA |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12V 300MA |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12V 300MA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12V 300MA |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12V 300MA |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12V 300MA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12V 300MA |
