Sự miêu tả

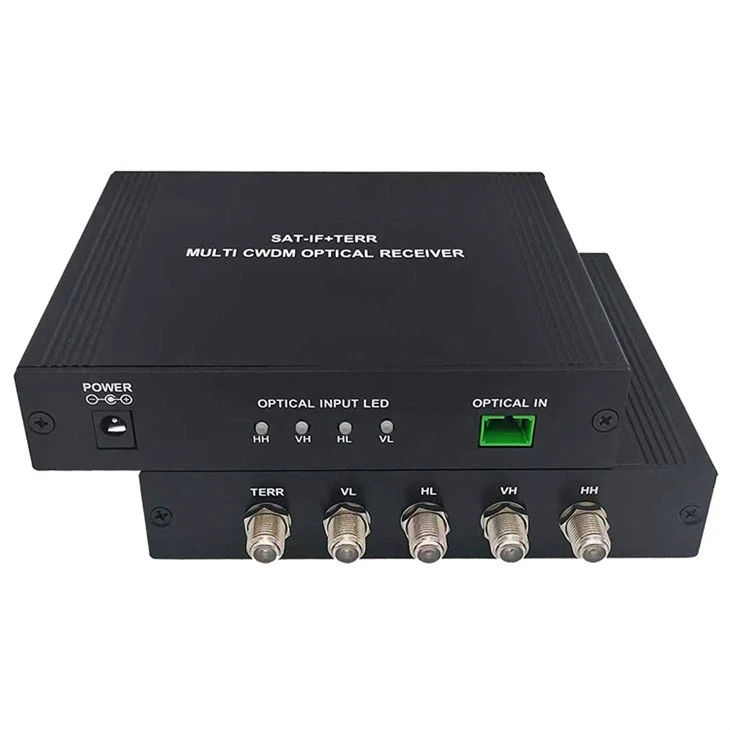

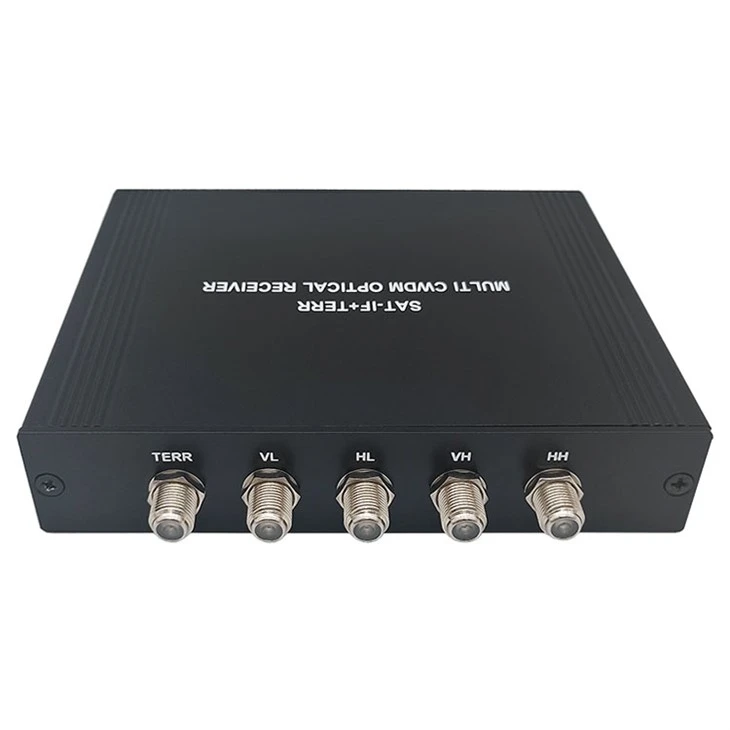

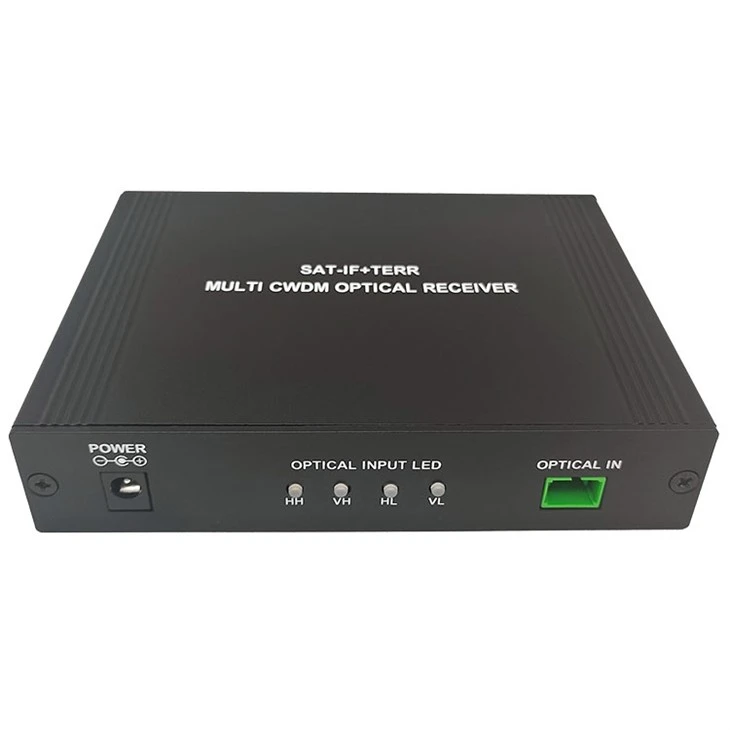

Đầu thu quang truyền hình vệ tinh là thiết bị truyền tín hiệu vệ tinh qua cáp quang và chuyển đổi chúng thành tín hiệu mà TV có thể nhận biết được. Nó thường được sử dụng trong các tình huống yêu cầu truyền tín hiệu đường dài-có chất lượng-cao. Loại thiết bị này ngày càng trở nên phổ biến trong các hệ thống phân phối truyền hình vệ tinh chuyên nghiệp, đặc biệt phù hợp với các ứng dụng đòi hỏi độ tin cậy cao và phạm vi phủ sóng-quy mô lớn.
- Được thiết kế cho hệ thống quang học vệ tinh
- Dải tần hoạt động rộng: 45-2150 MHz
- Độ tuyến tính và độ phẳng tuyệt vời
- Phạm vi công suất đầu vào quang học rộng
- Sử dụng suy hao phản hồi cao của sợi quang đơn chế độ 1-lõi
- Sử dụng các thiết bị hoạt động của bộ khuếch đại GaAs
- Công nghệ tiếng ồn cực thấp
- Xây dựng-trong CWDM bằng cách sử dụng PD tuyến tính cao
- Xây dựng-trong chức năng AGC quang học
Đặc điểm kỹ thuật
|
Thông số quang học |
Tham số TERR+SAT-IF |
||
|
Độ phản hồi (A/W) |
Lớn hơn hoặc bằng 0,9 |
Dải tần số |
45~2150 MHz |
|
Nhận nguồn quang |
-18-+3 -10-0 (AGC) |
Độ phẳng |
±1.5 |
|
Mất phản hồi quang học |
Lớn hơn hoặc bằng 45 |
Mức đầu ra (AGC) |
Lớn hơn hoặc bằng 80@TERR Lớn hơn hoặc bằng 78@SAT-IF |
|
Nhận bước sóng |
1510-1570 |
CNR |
Lớn hơn hoặc bằng 50 |
|
Đầu nối quang |
SC/APC |
CSO |
Lớn hơn hoặc bằng 65 |
|
Thông số khác |
CTB |
Lớn hơn hoặc bằng 62 |
|
|
Nguồn điện |
DC-24V |
Trả lại tổn thất |
Lớn hơn hoặc bằng 12 |
|
Tiêu thụ điện năng |
<6 |
Độ ổn định của AGC |
±1 |
|
Kích thước (mm) |
143x110x28.8 |
Trở kháng đầu ra |
75Ω |
