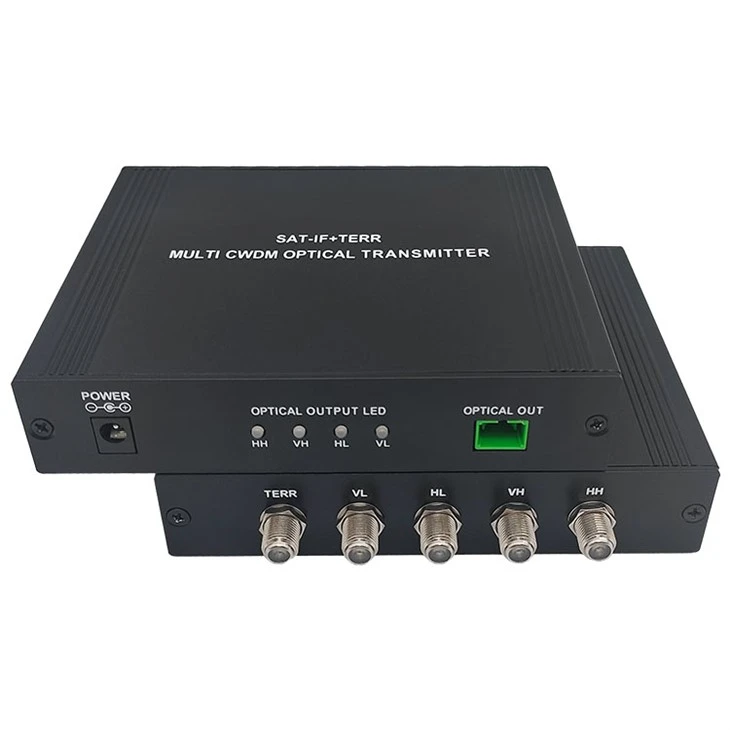

Máy phát quanglà thành phần cốt lõi của hệ thống thông tin quang học, có nhiệm vụ chuyển đổi tín hiệu điện thành tín hiệu quang và truyền chúng qua sợi quang.
Đặc trưng
- Được thiết kế cho hệ thống quang học vệ tinh
- Dải tần hoạt động rộng: 45-2150 MHz
- Độ tuyến tính và độ phẳng tuyệt vời
- Sử dụng suy hao phản hồi cao của sợi quang đơn chế độ 1-lõi
- Sử dụng các thiết bị hoạt động của bộ khuếch đại GaAs
- Công nghệ tiếng ồn cực thấp
- Xây dựng-trong CWDM, sử dụng laser gói nhỏ đồng trục DFB
- Đầu ra 13/18V,0/22KHz để hoạt động với LNB
- Phân phối lên tới 32 nút quang
Đặc điểm kỹ thuật
|
Thông số quang học |
Tham số TERR+SAT-IF |
||
|
Mất phản hồi quang học |
Lớn hơn hoặc bằng 45 |
Dải tần số |
45~2150 MHz |
|
Công suất quang đầu ra |
4x+3dBm |
Độ phẳng |
±1.5 |
|
Đầu nối quang |
SC/APC |
Mức đầu ra (AGC) |
Lớn hơn hoặc bằng 80±5@TERR Lớn hơn hoặc bằng 78±10@SAT-IF |
|
Bước sóng quang đầu ra (nm) |
1510-1570 |
C/R |
Lớn hơn hoặc bằng 52 |
|
Thông số khác |
CSO |
Lớn hơn hoặc bằng 65 |
|
|
Đầu nối RF |
F{0}}nữ |
CTB |
Lớn hơn hoặc bằng 62 |
|
Nguồn điện |
DC-24V |
Trả lại tổn thất |
Lớn hơn hoặc bằng 12 |
|
Tiêu thụ điện năng (W) |
<6 |
Độ chính xác 22KHz |
22±4 |
|
Kích thước (mm) |
143x110x28.8 |
Nguồn điện LNB |
13/18 |
