Đặc trưng
- Được thiết kế cho hệ thống quang học vệ tinh
- Dải tần hoạt động rộng: 45-2150 MHz
- Độ tuyến tính và độ phẳng tuyệt vời
- Phạm vi công suất đầu vào quang học rộng
- Sử dụng suy hao phản hồi cao của sợi quang đơn chế độ 1-lõi
- Sử dụng các thiết bị hoạt động của bộ khuếch đại GaAs
- Công nghệ tiếng ồn cực thấp
- Xây dựng-trong CWDM bằng cách sử dụng PD tuyến tính cao
- Xây dựng-trong chức năng AGC quang học
Đặc điểm kỹ thuật
|
Thông số quang học |
Tham số TERR+SAT-IF |
||
|
Độ phản hồi (A/W) |
Lớn hơn hoặc bằng 0,9 |
Dải tần số |
45~2150 MHz |
|
Nhận nguồn quang |
-18-+3 -10-0 (AGC) |
Độ phẳng |
±1.5 |
|
Mất phản hồi quang học |
Lớn hơn hoặc bằng 45 |
Phân cực chéo cách ly
|
-25dB phút (950~2150 MHz) |
|
Nhận bước sóng (nm) |
1510-1570 |
Cách ly ra ngoài |
-28dB phút(950~2150MHz) -14dB phút(40~806MHz) |
|
Đầu nối quang |
SC/APC |
Dừng suy giảm băng tần |
Cổng Ant tối thiểu 15dB @ 950 MHz Cổng thứ bảy 15dB phút @ 806 MHz |
|
Thông số khác |
LHCP/RHCP |
14,0 ~ 15,0 Vdc |
|
|
Nguồn điện |
DC-24V |
Kích thước |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Tiêu thụ điện năng (W) |
<6 |
Đầu vào nguồn |
110~240Vac 50/60Hz |
|
Kích thước (mm) |
143x110x28.8 |
Trở kháng đầu ra |
75Ω |
Công tắc đa năng FTTB

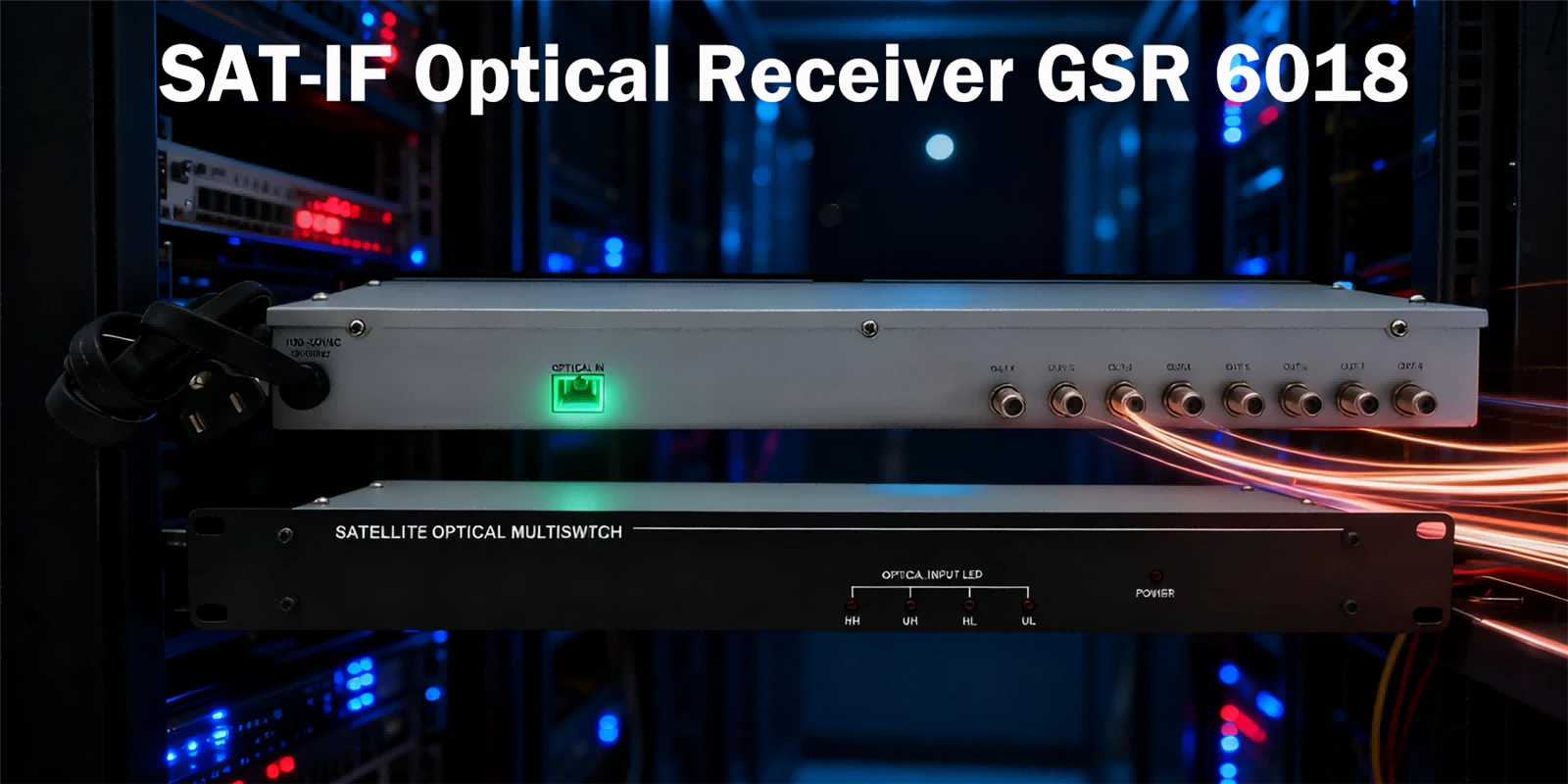

Bộ thu quang SAT-IF là thiết bị quan trọng trong hệ thống thông tin vệ tinh, được thiết kế để nhận tín hiệu quang và chuyển đổi chúng thành tín hiệu điện tần số trung gian qua vệ tinh.

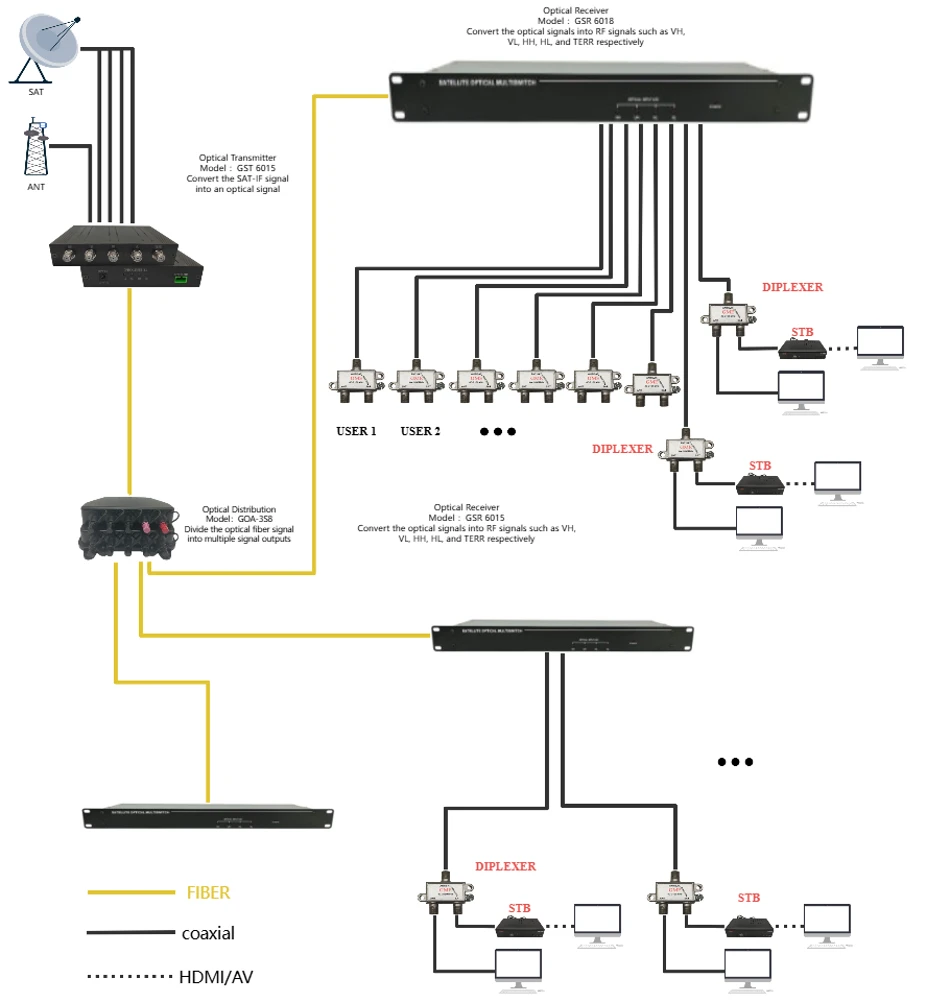

Ứng dụng
