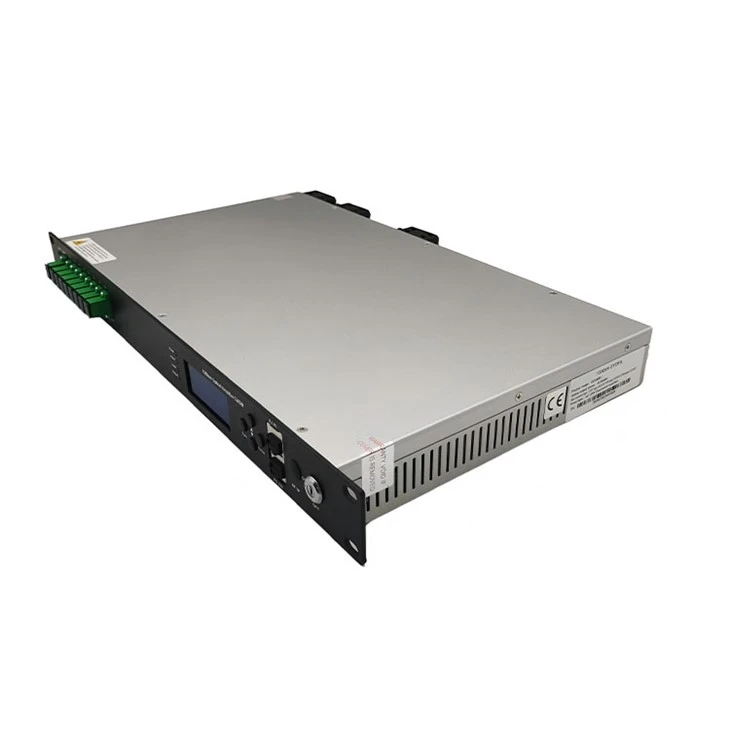

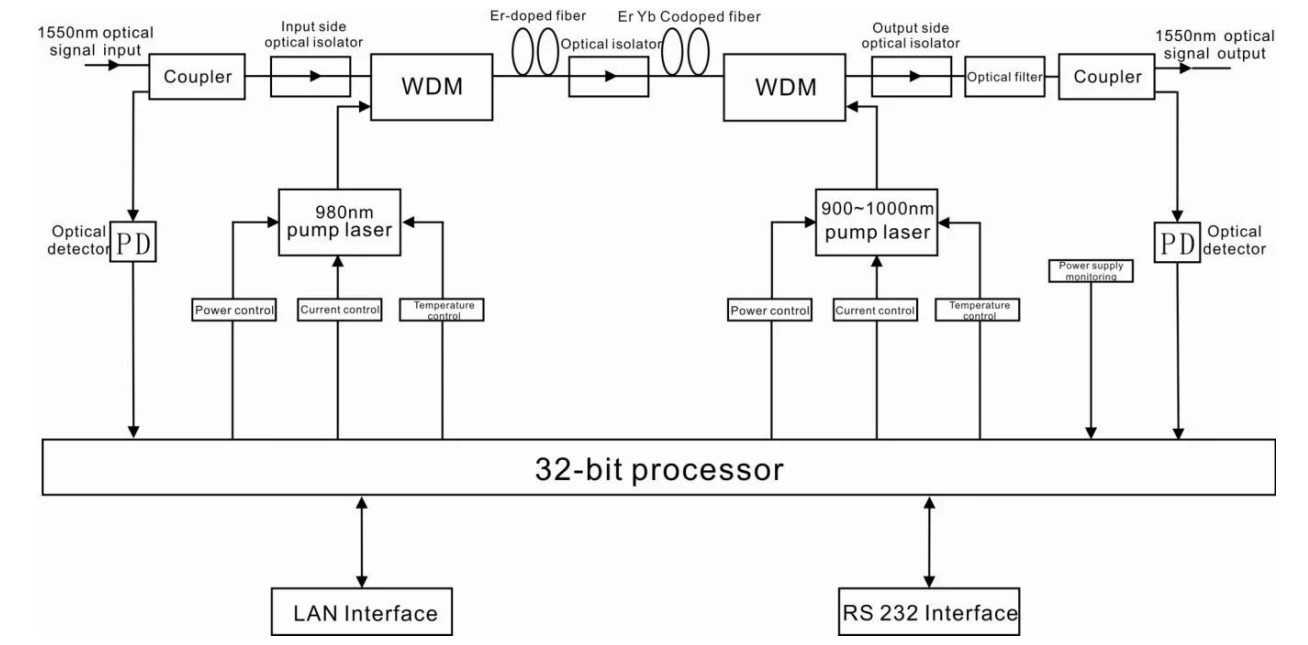

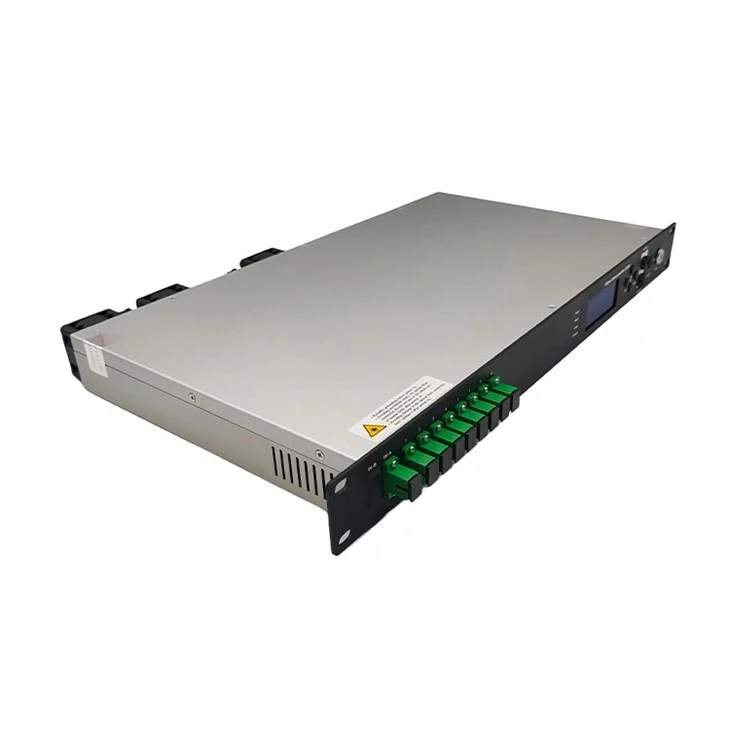

Bộ khuếch đại quang công suất cao-

Mục

Đơn vị

Thông số kỹ thuật

Nhận xét

Băng thông hoạt động

bước sóng

1545 - 1565

Dải công suất đầu vào quang học

dBm

-5-+10

Công suất đầu ra quang tối đa

dBm

36

Độ ổn định công suất đầu ra

dBm

±0.5

Hình tiếng ồn

dB

Nhỏ hơn hoặc bằng 6,0

Công suất đầu vào quang0dBm

Mất mát trở lại

đầu vào

dB

Lớn hơn hoặc bằng 45

đầu ra

dB

Lớn hơn hoặc bằng 45

Loại đầu nối quang

SC/APC LC/UPC

C/N

dB

Lớn hơn hoặc bằng 50

Điều kiện thử nghiệm theo GT/T 184-2002

C/CTB

dB

Lớn hơn hoặc bằng 63

C/CSO

dB

Lớn hơn hoặc bằng 63

Điện áp nguồn

V

AC160V - 250V(50 Hz),DC48V

Tiêu thụ điện năng

W

Nhỏ hơn hoặc bằng 65

Phạm vi nhiệt độ hoạt động

bằng cấp

-10 - +45

Phạm vi nhiệt độ lưu trữ

bằng cấp

-30 - +70

Độ ẩm tương đối hoạt động tối đa

%

Tối đa 95% Không ngưng tụ

Kích thước

mm

437(L)×442(W)×44(H)

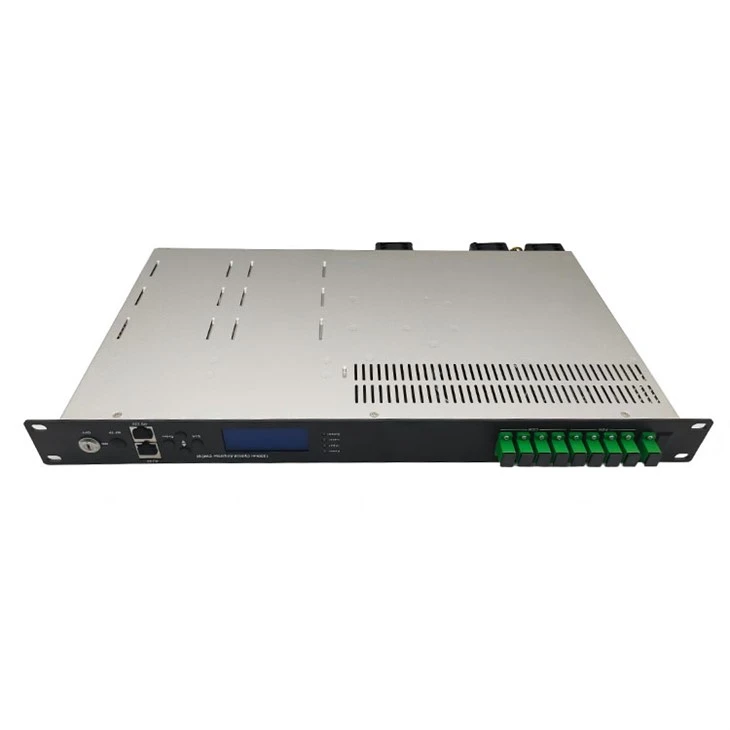

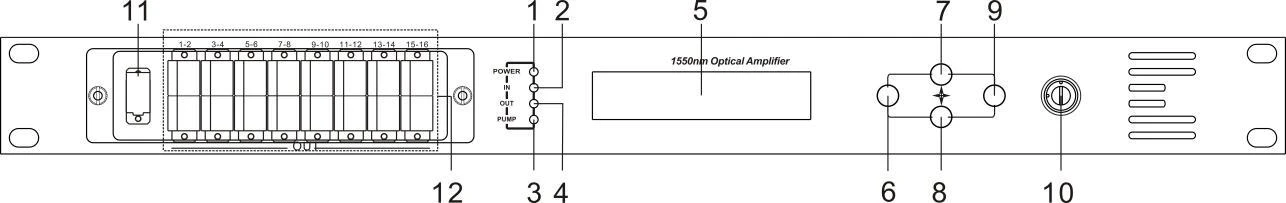

1. Đèn báo nguồn: Một nguồn điện chuyển mạch đang hoạt động – màu vàng; hai nguồn điện chuyển mạch đang hoạt động – màu xanh lá cây.

2. Đèn báo nguồn đầu vào quang: Đèn này bật khi nguồn đầu vào quang > -10dBm.

3. Đèn báo trạng thái làm việc của máy bơm: Đèn đỏ nghĩa là máy bơm không hoạt động nhưng các thông số của máy vẫn bình thường; đèn đỏ nhấp nháy nghĩa là máy đã hỏng, nguyên nhân lỗi liên quan, xem menu cảnh báo của menu hiển thị; đèn xanh nghĩa là máy bơm đang hoạt động bình thường

4. Đèn báo nguồn đầu ra quang: Đèn này bật khi công suất đầu ra quang > +10dBm.

Màn hình LCD ma trận 5. 160×32 chấm{2}}

6. Hiển thị phím thoát hoặc hủy của menu cài đặt.

7. Hiển thị phím tăng hoặc tăng của menu cài đặt.

8. Hiển thị phím giảm hoặc giảm của menu cài đặt.

9. Hiển thị phím enter của menu cài đặt.

10. Phím chuyển đổi laser bơm: "BẬT" có nghĩa là laser bơm đang mở và "TẮT" có nghĩa là laser bơm đã đóng. Đảm bảo phím ở vị trí "TẮT" trước khi bật nguồn. Sau khi vượt qua quá trình tự kiểm tra, hãy xoay phím sang vị trí "BẬT" theo thông báo được hiển thị.

11. Đầu vào tín hiệu quang

12. Đầu ra tín hiệu quang

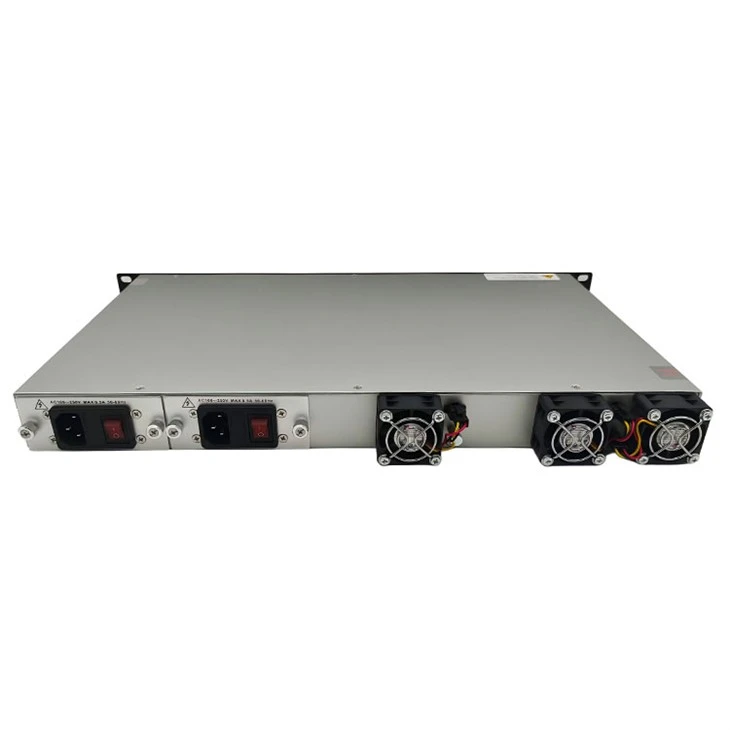

1. Ổ cắm quạt.

2. Giao diện RS232.

3. Cổng đầu vào AC 220V của nguồn điện 1.

4. Cầu chì của nguồn điện 1.

5. Công tắc nguồn điện 1.

6. Cổng đầu vào AC 220V của nguồn điện 2.

7. Cầu chì nguồn điện 2.

8. Công tắc nguồn điện 2.

9. Đinh nối đất của khung xe

10. Giao diện mạng LAN
