Trong các mạng truy nhập băng thông rộng hiện đại,FTTH (Cáp quang đến nhà)đã trở thành giải pháp triển khai chiếm ưu thế. Khi nhu cầu của người tiêu dùng về-video độ phân giải cao, truyền hình tương tác và-Internet tốc độ cao tiếp tục tăng,Đầu thu CATV AGC (Đầu thu truyền hình cáp điều khiển khuếch đại tự động)đóng một vai trò ngày càng quan trọng trong các hệ thống FTTH. Bài viết này cung cấp cái nhìn tổng quan toàn diện về nguyên tắc hoạt động, ưu điểm kỹ thuật, kịch bản ứng dụng và xu hướng ngành của Bộ thu CATV FTTH AGC CATV-giúp người đọc hiểu đầy đủ về thành phần mạng thiết yếu này.
Bộ thu CATV FTTH AGC là gì?

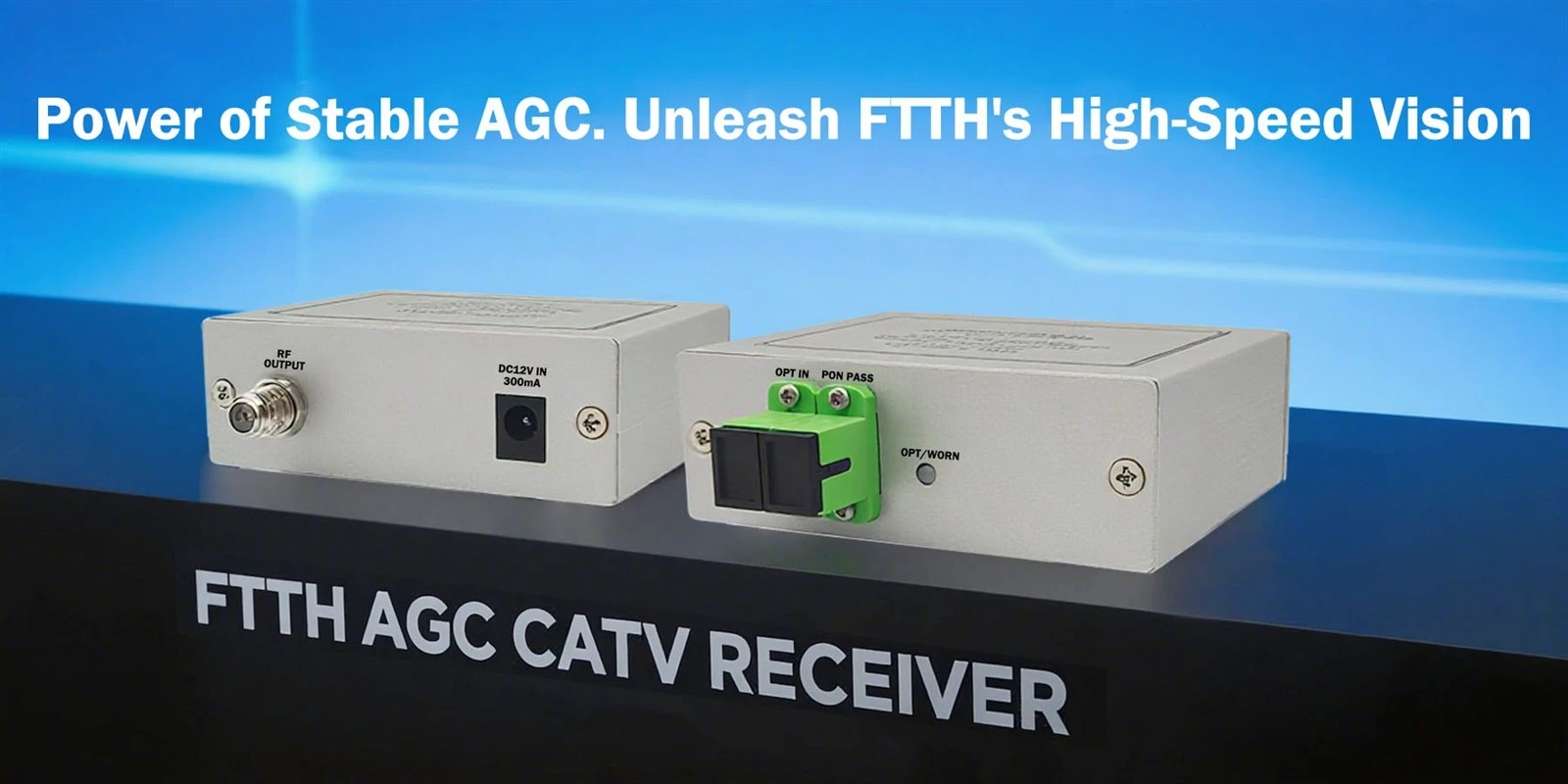

MỘTBộ thu CATV FTTH AGClà thiết bị thu tín hiệu RF (tần số vô tuyến) chuyên dụng được thiết kế dành cho cáp quang-đến--mạng gia đình. Nó chuyển đổi tín hiệu CATV analog hoặc kỹ thuật số được truyền qua cáp quang trở lại thành tín hiệu RF tương thích với phân phối cáp đồng trục, cho phép phân phối đến-các thiết bị của người dùng cuối như hộp giải mã tín hiệu-và TV.
Thuật ngữ "AGC" là viết tắt củaKiểm soát độ lợi tự động, một kỹ thuật khuếch đại tín hiệu động đảm bảo mức tín hiệu đầu ra ổn định-ngay cả khi nguồn quang đầu vào dao động-do đó duy trì khả năng truyền video chất lượng cao-.
Cách thức hoạt động: Tổng quan đơn giản hóa
Tiếp nhận tín hiệu quang: Thiết bị nhận tín hiệu quang CATV xuôi dòng (thường ở bước sóng 1550 nm) thông qua các giao diện cáp quang tiêu chuẩn như SC/APC từ OLT (Thiết bị đầu cuối đường truyền quang) hoặc điểm phân phối quang.
Opto-Chuyển đổi điện tử: Bộ tách sóng quang PIN hoặc APD tích hợp chuyển đổi tín hiệu quang thành tín hiệu điện.
Xử lý AGC: Mạch điều khiển khuếch đại tự động điều chỉnh linh hoạt mức khuếch đại của bộ khuếch đại dựa trên công suất quang đầu vào, ổn định mức đầu ra RF trong phạm vi tiêu chuẩn (ví dụ: 75 ± 3 dBµV).
Đầu ra RF: Tín hiệu RF đã xử lý được phân phối qua đầu nối loại F{0}}đến mạng phân phối đồng trục tại nhà-của người dùng.
Tại sao AGC lại quan trọng đến vậy?
Trong-việc triển khai FTTH trong thế giới thực, những thay đổi về độ dài liên kết sợi quang, tỷ lệ phân chia và nhiệt độ môi trường xung quanh có thể gây ra sự khác biệt đáng kể về công suất quang nhận được trên các điểm cuối của người dùng. Không có AGC:
Công suất quang thấp→ Giảm tỷ lệ tín hiệu-trên-nhiễu → Tuyết hoặc pixel video;
Công suất quang cao→ Độ bão hòa của bộ khuếch đại → Biến dạng tín hiệu và nhiễu xuyên điều chế.
Bộ thu CATV hỗ trợ AGC{0}}sẽ tự động bù đắp cho những biến động này,nâng cao đáng kể độ bền của hệ thống và đảm bảo trải nghiệm người dùng nhất quán-đặc biệt quan trọng trong các mạng PON phân chia-lớn (ví dụ: 1:64 trở lên).
Thông số kỹ thuật chính và tiêu chí lựa chọn
| tham số | Giá trị/Phạm vi điển hình | Ghi chú |
|---|---|---|
| Bước sóng đầu vào | 1550nm | Tương thích với bộ khuếch đại EDFA |
| Dải công suất đầu vào quang | -10 đến +2 dBm (Phạm vi hiệu quả AGC) | Ưu tiên phạm vi rộng hơn |
| Mức đầu ra RF | 75 ± 3 dBµV | Tuân thủ các tiêu chuẩn như GY/T 106-1999 |
| Dải tần số | 47–862 MHz hoặc 54–1002 MHz | Hỗ trợ phổ kênh CATV đầy đủ |
| C/N (Tỷ lệ sóng mang-trên-tiếng ồn) | Lớn hơn hoặc bằng 50 dB | Chỉ báo chính về chất lượng tín hiệu |
| CSO/CTB | Nhỏ hơn hoặc bằng -65 dBc | Đo biến dạng phi tuyến |
Khi chọn bộ thu, hãy ưu tiên dải động AGC, độ phẳng đầu ra, độ tin cậy và hỗ trợ các giao thức quản lý từ xa (ví dụ: SNMP hoặc TR-069).
Kịch bản ứng dụng
Ba-Chơi mạng FTTH: Cung cấp đồng thời các dịch vụ dữ liệu, thoại và CATV;
Nâng cấp sợi hóa mạng HFC: Thay thế các bộ khuếch đại đồng trục truyền thống để tăng băng thông và vùng phủ sóng;
Phát triển khu dân cư mới / Cộng đồng thông minh: Được triển khai theo tiêu chuẩn trong-các thiết bị đầu cuối tại nhà;
Khách sạn, Khu phức hợp chung cư (MDU): Triển khai tập trung giúp giảm chi phí vận hành.
Xu hướng ngành & Triển vọng tương lai
Sự phát triển hướng tới DOCSIS 4.0 và 10G-PON: Máy thu phải hỗ trợ băng thông cao hơn và các sơ đồ điều chế nâng cao;
Quản lý từ xa thông minh: Tích hợp với các mô-đun IoT để-báo cáo trạng thái theo thời gian thực và bảo trì dự đoán;
Thu nhỏ và tiêu thụ điện năng thấp: Đáp ứng nhu cầu về tính thẩm mỹ và hiệu quả năng lượng-trong môi trường dân cư;
Hỗ trợ phát sóng HD 4K/8K Ultra{2}}: Yêu cầu cải thiện tỷ lệ C/N và hiệu suất tuyến tính.
