Cốt lõi của việc truyền tín hiệu RF sang sợi quang: Giải thích đầy đủ về nguyên tắc chuyển đổi tín hiệu tương tự sang sợi quang
Trong các tình huống truyền tín hiệu RF (Tần số vô tuyến), bạn có thường gặp rắc rối với những vấn đề sau: suy giảm tín hiệu nghiêm trọng sau khi truyền-khoảng cách xa, biến dạng tín hiệu do nhiễu điện từ cũng như hệ thống dây cáp cồng kềnh và tốn kém không? Cho dù đó là trạm gốc liên lạc, thiết bị thiên văn vô tuyến, điều khiển công nghiệp hay hệ thống vô tuyến và truyền hình thì việc truyền tín hiệu RF ổn định là nhu cầu cốt lõi-và tín hiệu RF tới công nghệ truyền dẫn cáp quang là chìa khóa để giải quyết những điểm yếu này. Hôm nay, chúng ta sẽ chia nhỏ logic cốt lõi: cách chuyển đổi tín hiệu RF tương tự thành tín hiệu cáp quang để đạt được khả năng truyền-không bị nhiễu, khoảng cách-dài và độ chính xác cao-.
Đầu tiên, cần làm rõ tiền đề cốt lõi: truyền dẫn cáp quang mang tín hiệu quang, trong khi tín hiệu RF của chúng ta là tín hiệu điện tương tự và cả hai đều không tương thích trực tiếp. Do đó, bản chất của việc chuyển đổi tín hiệu tương tự sang sợi quang là hoàn thành hai chuyển đổi: "tín hiệu điện tương tự → tín hiệu quang → tín hiệu điện tương tự", sau đó thực hiện việc truyền tín hiệu hiệu quả thông qua các đặc tính -tổn hao và chống-nhiễu thấp của sợi quang-cũng là logic hoạt động cốt lõi của tín hiệu RF đến các sản phẩm cáp quang. Toàn bộ quá trình chủ yếu được chia thành 5 bước chính, mỗi bước quyết định chất lượng truyền tín hiệu. Chúng tôi sẽ giải thích chúng một cách chi tiết kết hợp với thiết kế thực tế của sản phẩm.
Bước 1: Tiền xử lý tín hiệu RF tương tự - Loại bỏ nhiễu và tối ưu hóa chất lượng tín hiệu
Tín hiệu RF tương tự ban đầu (chẳng hạn như tín hiệu tần số vô tuyến từ các trạm cơ sở và tín hiệu phát hiện từ radar) thường bị trộn lẫn với nhiễu và nhiễu. Chuyển đổi trực tiếp sẽ dẫn đến méo tín hiệu quang và ảnh hưởng đến hiệu ứng truyền dẫn. Do đó, trước khi vào liên kết chuyển đổi, các sản phẩm của chúng tôi trước tiên sẽ xử lý trước tín hiệu RF tương tự, đây cũng là cơ sở để đảm bảo độ trung thực khi truyền.
Quá trình tiền xử lý chủ yếu bao gồm hai thao tác cốt lõi: thứ nhất là khuếch đại tín hiệu, khuếch đại tín hiệu RF yếu đến cường độ phù hợp để chuyển đổi thông qua bộ khuếch đại có độ chính xác cao- nhằm tránh lỗi chuyển đổi do tín hiệu yếu; thứ hai, lọc và lọc, sử dụng mô-đun lọc chuyên nghiệp để lọc các tín hiệu nhiễu và nhiễu không liên quan, đồng thời giữ lại các tín hiệu RF hiệu quả thuần túy. Sản phẩm của chúng tôi áp dụng công nghệ lọc tùy chỉnh, có thể thích ứng chính xác với dải tần tín hiệu RF từ 5 MHz đến 6 GHz, đảm bảo độ tinh khiết của tín hiệu được xử lý trước và chuẩn bị cho chuyển đổi tiếp theo.
Bước 2: Điện-Chuyển đổi quang học (E/O) - "Dịch" Tín hiệu điện tương tự thành Tín hiệu quang
Đây là bước cốt lõi của toàn bộ quá trình chuyển đổi và là cốt lõi kỹ thuật của sản phẩm của chúng tôi. Nói một cách đơn giản, đó là chuyển đổi tín hiệu điện RF tương tự đã được xử lý trước thành tín hiệu quang có thể được truyền trong sợi quang thông qua-các thiết bị chuyển đổi quang điện-tương đương với việc phủ một "lớp phủ ánh sáng" lên tín hiệu điện, cho phép chúng đạt được khả năng truyền đường dài-với những ưu điểm của sợi quang.

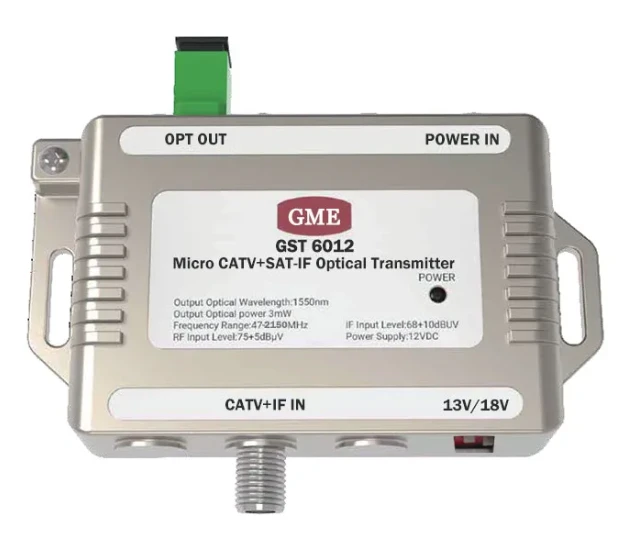

Sản phẩm của chúng tôi sử dụng điốt laser DFB-tuyến tính cao làm thiết bị chuyển đổi quang-điện lõi và nguyên lý hoạt động của chúng dựa trên công nghệ "Điều chế cường độ (IM)": dòng điện của tia laser được điều chế trực tiếp bằng tín hiệu điện, sao cho cường độ của công suất quang đầu ra thay đổi đồng bộ với biên độ của tín hiệu RF tương tự-giống như việc sử dụng sự thay đổi độ sáng của đèn để mô phỏng độ cao của âm thanh, sự thay đổi cường độ của ánh sáng hoàn toàn tương ứng với sự thay đổi định luật của tín hiệu RF gốc, thực hiện ánh xạ chính xác "tín hiệu điện → tín hiệu quang". Ưu điểm của phương pháp điều chế này là tốc độ phản hồi nhanh và độ méo tín hiệu nhỏ, có thể duy trì tối đa các đặc tính ban đầu của tín hiệu RF tương tự, đặc biệt phù hợp với các tình huống có yêu cầu cao về độ trung thực của tín hiệu, chẳng hạn như thiên văn vô tuyến và liên lạc vệ tinh.
Đồng thời, các sản phẩm của chúng tôi có-chức năng bù nhiệt độ tích hợp, có thể bù đắp một cách hiệu quả tác động của sự thay đổi nhiệt độ môi trường lên tia laser, đảm bảo sự ổn định của tín hiệu quang. Ngay cả trong môi trường khắc nghiệt từ -40 độ đến +70 độ, nó có thể hoàn thành quá trình chuyển đổi quang điện một cách ổn định.
Bước 3: Truyền dẫn cáp quang - Mất nhiễu-Miễn phí, thấp-"Kênh tín hiệu"
Sau khi chuyển đổi quang-điện, tín hiệu quang được ghép vào lõi sợi quang và bắt đầu truyền-đường dài. Ưu điểm của bước này là lõi truyền dẫn cáp quang khác với truyền dẫn cáp truyền thống: cáp quang sử dụng nguyên lý phản xạ toàn phần ánh sáng để hạn chế tín hiệu quang truyền đi bên trong lõi sợi quang. Chỉ số khúc xạ của lõi sợi cao hơn một chút so với lớp bọc, đảm bảo tín hiệu quang sẽ không bị rò rỉ và truyền hiệu quả.
So với cáp đồng trục truyền thống, truyền dẫn cáp quang có ba ưu điểm không thể thay thế, đây cũng là chìa khóa để sản phẩm của chúng tôi giải quyết những điểm khó khăn của khách hàng: thứ nhất, tổn thất thấp. Ở băng tần 1550nm, suy hao truyền dẫn của cáp quang chỉ khoảng 0,2dB/km, thấp hơn nhiều so với suy hao của cáp đồng trục thường là vài dB/m. Ngay cả khi được truyền đi hàng chục, thậm chí hàng trăm km, tín hiệu sẽ không bị suy giảm đáng kể; thứ hai, chống nhiễu mạnh mẽ. Sợi quang là vật liệu điện môi, có khả năng miễn nhiễm hoàn toàn với nhiễu điện từ (EMI) và nhiễu tần số vô tuyến, đặc biệt thích hợp với các môi trường nhiễu khắc nghiệt như công nghiệp, quân sự; thứ ba, trọng lượng nhẹ. Đường kính của một sợi quang đơn chỉ 125 micron, nhẹ hơn nhiều so với cáp đồng trục, giúp giảm đáng kể độ khó và chi phí đi dây.
Sản phẩm của chúng tôi tương thích với cáp quang đơn chế độ SM28-và hỗ trợ công nghệ Ghép kênh phân chia bước sóng (WDM). Công nghệ này có thể thực hiện truyền tín hiệu RF đa kênh thông qua một sợi quang duy nhất, cải thiện hơn nữa hiệu quả truyền dẫn, giảm chi phí đi dây và thích ứng với nhu cầu ứng dụng nhiều-tình huống.
Bước 4: Chuyển đổi quang điện (O/E) - "Khôi phục" tín hiệu quang thành tín hiệu điện tương tự
Khi tín hiệu quang đến đầu nhận, nó cần được chuyển đổi trở lại tín hiệu điện RF tương tự ban đầu thông qua chuyển đổi quang điện để thiết bị đầu cuối (như trạm gốc, radar và màn hình) có thể nhận ra và sử dụng. Bước này là quy trình ngược lại của quá trình chuyển đổi quang điện-, cũng yêu cầu các thiết bị có độ chính xác-cao để đảm bảo chất lượng khôi phục.

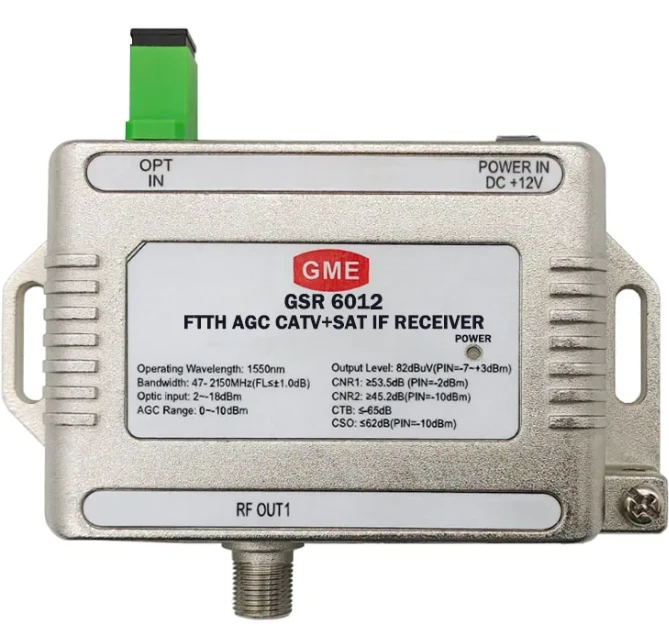

Sản phẩm của chúng tôi sử dụng bộ tách sóng quang có độ nhạy-cao (điốt quang PIN hoặc điốt quang tuyết lở APD) làm thiết bị chuyển đổi cốt lõi. Chức năng của chúng là chuyển đổi sự thay đổi cường độ của tín hiệu quang thành tín hiệu điện tương ứng (dòng quang sinh)-công suất quang càng mạnh thì dòng điện tạo ra càng lớn, hoàn toàn tương ứng với quy luật thay đổi tín hiệu của đầu phát. Tín hiệu điện được chuyển đổi sẽ được khuếch đại thêm bằng bộ khuếch đại nhiễu-thấp để đảm bảo cường độ tín hiệu đáp ứng yêu cầu của thiết bị đầu cuối, đồng thời triệt tiêu nhiễu để tránh làm biến dạng tín hiệu được khôi phục.
Bước 5: Đăng tín hiệu-Xử lý - Khôi phục chính xác để thích ứng với nhu cầu của thiết bị đầu cuối
Sau khi chuyển đổi quang điện, tín hiệu điện RF tương tự cần phải trải qua bước xử lý hậu kỳ cuối cùng trước khi có thể thực sự được đưa vào sử dụng. -Xử lý hậu kỳ chủ yếu bao gồm định hình tín hiệu và hiệu chỉnh mức khuếch đại: mô-đun định hình sẽ sửa các biến dạng nhỏ có thể xảy ra trong quá trình truyền tín hiệu để đảm bảo rằng dạng sóng tín hiệu hoàn toàn nhất quán với tín hiệu gốc; mô-đun hiệu chỉnh mức tăng điều chỉnh mức tăng tín hiệu theo phạm vi thích ứng với thiết bị đầu cuối để tránh sự cố thiết bị do cường độ tín hiệu quá mức hoặc không đủ.
Sản phẩm của chúng tôi hỗ trợ Điều khiển khuếch đại tự động (AGC), có thể tự động điều chỉnh các tham số khuếch đại theo khoảng cách truyền và cường độ tín hiệu mà không cần can thiệp thủ công, cải thiện đáng kể tính dễ sử dụng và đảm bảo-sự ổn định và nhất quán lâu dài của tín hiệu.
Tại sao chọn tín hiệu RF của chúng tôi cho các sản phẩm sợi quang?
Hiểu nguyên tắc chuyển đổi tín hiệu tương tự sang sợi quang, không khó để thấy rằng mỗi bước của quá trình chuyển đổi đều dựa vào-các thiết bị có độ chính xác cao và thiết kế được tối ưu hóa-và đây là khả năng cạnh tranh cốt lõi của các sản phẩm của chúng tôi. Tóm lại, lợi thế của chúng tôi được thể hiện ở ba khía cạnh:
Truyền-có độ trung thực cao: Sử dụng laser và bộ tách sóng quang-tuyến tính cao, kết hợp với bộ lọc và kiểm soát khuếch đại chính xác, dải động-không giả có thể đạt tới 100dBm/H2/3, tối đa hóa việc duy trì các đặc tính ban đầu của tín hiệu RF tương tự và tránh biến dạng;
Tính ổn định và độ tin cậy:-được tích hợp chức năng bù nhiệt độ và điều khiển khuếch đại tự động, thích ứng với phạm vi nhiệt độ rộng và môi trường phức tạp, hỗ trợ truyền đường dài-lên đến 20km mà không cần bộ lặp, với mức suy hao dưới 0,4dB/km, đáp ứng các yêu cầu khắc nghiệt trong nhiều tình huống khác nhau như công nghiệp, truyền thông và quân sự;
Khả năng thích ứng linh hoạt: Bao phủ dải tần từ 5 MHz đến 6GHz, hỗ trợ công nghệ WDM và cáp quang-chế độ đơn, đồng thời cung cấp các giải pháp tùy chỉnh theo nhu cầu của khách hàng, thích ứng với nhiều tình huống ứng dụng khác nhau như trạm gốc 5G, kính thiên văn vô tuyến, đài phát thanh và truyền hình cũng như radar.
Cho dù bạn cần giải quyết vấn đề suy giảm truyền tín hiệu RF trên khoảng cách xa hay loại bỏ sự cố nhiễu điện từ thì tín hiệu tương tự đến công nghệ cáp quang là giải pháp tối ưu-và tín hiệu RF của chúng tôi đến các sản phẩm cáp quang là những giải pháp hoàn thiện thực hiện nguyên tắc này, giúp bạn truyền tín hiệu hiệu quả, ổn định và{1}}chi phí thấp.
Nếu dự án của bạn đang gặp khó khăn trong việc truyền tín hiệu RF và bạn muốn biết sản phẩm của chúng tôi có thể thích ứng với nhu cầu cụ thể của bạn như thế nào, vui lòng liên hệ với chúng tôi để nhận các giải pháp kỹ thuật chi tiết và thông số sản phẩm, đồng thời để chúng tôi sử dụng công nghệ chuyên nghiệp để hộ tống việc truyền tín hiệu của bạn.
