Trong kỷ nguyên-trung tâm dữ liệu ngày nay, từ các trạm cơ sở 5G đến các kết nối trung tâm dữ liệu và truyền video độ phân giải cao-, tất cả các đường cao tốc thông tin đều dựa vào một thành phần cốt lõi: bộ phát quang.
Là “điểm khởi đầu” của hệ thống thông tin quang học, bộ phát quang có nhiệm vụ chuyển đổi tín hiệu điện thành tín hiệu quang và ghép chúng thành sợi quang. Bài viết này đi sâu vào các nguyên tắc kỹ thuật, các thành phần chính, thông số kỹ thuật cốt lõi và xu hướng công nghệ ngành của máy phát quang cho năm 2024-2025.
1. Thế nào làMáy phát quang?
Bộ phát quang là một thiết bị chuyển đổi quang-điện. Ở lớp vật lý, quy trình hoạt động của nó có thể được tóm tắt thành ba bước:
Xử lý đầu vào:Nhận tín hiệu điện từ thiết bị mạng (chẳng hạn như bộ chuyển mạch và bộ định tuyến).
Chuyển đổi quang điện-:Điều chỉnh nguồn sáng (đi-ốt laser hoặc đèn LED) thông qua mạch điều khiển, chuyển đổi các bit 0/1 của tín hiệu điện thành các xung ánh sáng biểu thị trạng thái bật/tắt hoặc thay đổi pha.
Đầu ra khớp nối:Đưa ánh sáng vào sợi quang một cách hiệu quả (-chế độ đơn hoặc nhiều-chế độ) bằng cách sử dụng thấu kính hoặc kỹ thuật ghép nối trực tiếp.

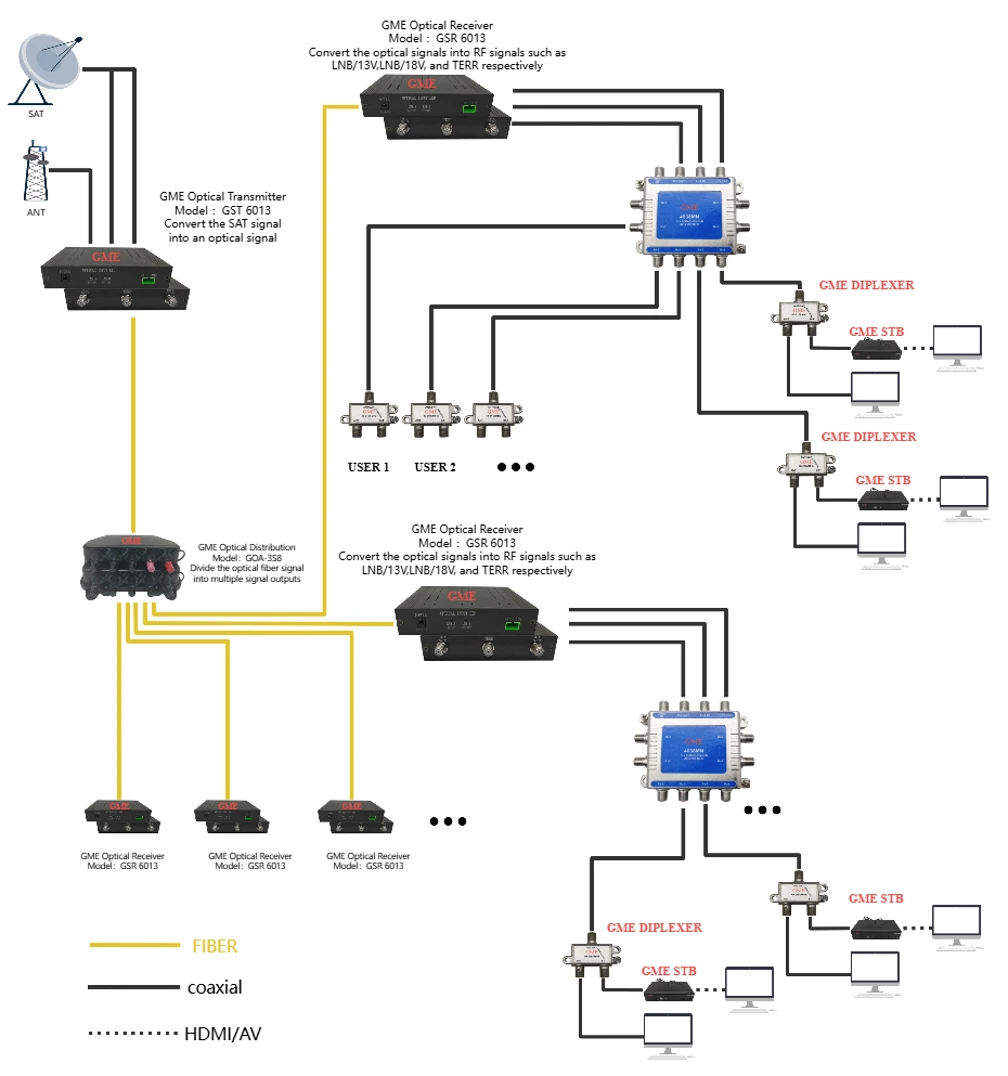

Tùy thuộc vào trường hợp ứng dụng, bộ phát thường được đóng gói bên trong các mô-đun quang có thể cắm được (chẳng hạn như SFP, QSFP-DD, OSFP) hoặc là một phần của bộ phát quang video-cấp phát sóng và hệ thống truyền dẫn cáp quang tương tự.
2. Phân tích các thành phần công nghệ cốt lõi
Bộ phát quang hiệu suất cao-chủ yếu bao gồm ba phần sau, chiếm phần lớn độ khó và chi phí kỹ thuật:
2.1 Nguồn sáng: VCSEL, FP, DFB và EML
Nguồn sáng xác định bước sóng, công suất và khoảng cách truyền của máy phát.
VCSEL (Bề mặt khoang-Dọc{1}}Phát tia laze):Thống trị các ứng dụng đa chế độ ở khoảng cách ngắn (trong vòng 100 mét), chẳng hạn như mô-đun quang SR (Phạm vi ngắn) trong trung tâm dữ liệu. Ưu điểm bao gồm mức tiêu thụ điện năng thấp, chi phí thấp và dễ dàng tích hợp mảng quy mô lớn-.
FP (Laze chế tạo-Perot):Được sử dụng cho các ứng dụng khoảng cách ngắn-đến{2}}trung bình ở giai đoạn đầu; hiện đang bị loại bỏ dần trong các ứng dụng có tốc độ-cao để thay thế bằng laser DFB.
DFB (Laser phản hồi phân tán):Công cụ phù hợp cho việc truyền-chế độ đơn. Nó đạt được đầu ra chế độ theo chiều dọc duy nhất thông qua một cách tử-tích hợp sẵn, dẫn đến độ rộng đường phổ hẹp và độ phân tán thấp, phù hợp với khoảng cách từ 10km đến 80km trong mạng lưới đô thị và các tuyến đường trục-dài.
EML (Laser điều chế hấp thụ điện-):Hiện là lựa chọn phổ biến cho mạng đường trục tốc độ cao 400G/800G. Nó tích hợp tia laser với bộ điều biến hấp thụ điện-, khắc phục hiệu ứng "chirp" liên quan đến tia laser được điều chế trực tiếp (DML) ở tần số cao, hỗ trợ-tốc độ bước sóng đơn từ 100Gbps trở lên.
2.2 Mạch điều khiển
Điốt laser yêu cầu dòng điện phân cực và dòng điều chế ổn định. Chip trình điều khiển trong các bộ phát-tốc độ cao yêu cầu độ tuyến tính cao (đặc biệt đối với điều chế PAM4) và mức tiêu thụ điện năng thấp. Khi tốc độ tăng lên 112Gbps và thậm chí 224Gbps, thiết kế chip điều khiển đã trở thành nút cổ chai nghiêm trọng hạn chế hiệu suất của máy phát.
2.3 Bao bì và khớp nối quang
Độ chính xác khi đóng gói của bộ phát cần đạt đến mức-micron nhỏ. Đối với các máy phát quang tử silicon (Silicon Photonics), công nghệ chip lật thường được sử dụng để tích hợp chip laser với chip quang tử dựa trên silicon, ghép ánh sáng vào ống dẫn sóng thông qua khớp nối cạnh hoặc khớp nối cách tử.
3. Các chỉ số hiệu suất chính
Khi đánh giá hoặc lựa chọnmáy phát quang, các kỹ sư nên tập trung vào các thông số chính sau:
Bước sóng:850nm (đa{1}}chế độ), 1310nm (độ phân tán bằng 0), 1550nm (tổn thất thấp nhất). Công nghệ CWDM và DWDM sử dụng nhiều bước sóng trong khoảng từ 1260nm đến 1650nm để ghép kênh phân chia bước sóng.
Công suất quang đầu ra:Thường được đo bằng dBm. Khoảng cách truyền dài hơn đòi hỏi công suất đầu ra cao hơn, phải được giữ dưới ngưỡng hiệu ứng phi tuyến của sợi quang.
Tỷ lệ tuyệt chủng (ER):Tỷ lệ công suất quang trung bình của logic "1" và logic "0". Tỷ lệ tuyệt chủng cao hơn dẫn đến tỷ lệ nhiễu-trên-tín hiệu tốt hơn ở bộ thu và Tỷ lệ lỗi bit (BER) thấp hơn.
Sơ đồ mắt:Một thước đo trực quan về chất lượng tín hiệu. Trong-thử nghiệm máy phát tốc độ cao, sơ đồ mắt phải tuân theo các tiêu chuẩn IEEE hoặc thông số kỹ thuật của mặt nạ mắt MSA (Thỏa thuận nhiều nguồn), đảm bảo độ nhiễu và nhiễu vượt mức tối thiểu.
Bước sóng trung tâm và độ rộng phổ:Đối với hệ thống DWDM, bước sóng của máy phát phải khóa vào lưới do ITU-T chỉ định. Độ rộng phổ hẹp hơn giúp tăng cường khả năng chịu phân tán màu.
4. Xu hướng của ngành: Sự phát triển từ 400G lên 1,6T
Được thúc đẩy bởi sự tăng trưởng theo cấp số nhân về nhu cầu băng thông từ việc đào tạo mô hình AI và điện toán đám mây,máy phát quangCông nghệ đang trải qua những thay đổi chưa từng có:
4.1 Sự ra đời của kỷ nguyên-bước sóng 200G đơn
Các mô-đun quang 800G hiện đang được triển khai trên quy mô lớn, sử dụng nội bộ các kiến trúc máy phát như 8x100Gbps hoặc 4x200Gbps. Các nhà sản xuất hàng đầu trong ngành đang phát triển các bộ điều biến quang tử silicon và EML bước sóng 200G đơn{6}}bước sóng 200G, mở đường cho các mô-đun quang học 1,6T.
4.2 Đẩy nhanh quá trình thương mại hóa Silicon Photonics
Các bộ phát rời rạc truyền thống (DFB với bộ điều biến riêng) đang gặp phải trở ngại về chi phí và khả năng tích hợp mật độ- cao. Quang tử silicon tận dụng các quy trình CMOS để tích hợp bộ điều biến trên đế silicon, kết hợp với laser V-tích hợp bên ngoài hoặc tích hợp III-V, đạt được tích hợp quang tử quy mô lớn-hiệu suất cao,-chi phí thấp{6}}.
4.3 Quang học có thể cắm truyền động tuyến tính (LPO) và Quang học đóng gói đồng{1}} (CPO)
Để giảm mức tiêu thụ điện năng trong các trung tâm điện toán AI, công nghệ LPO đang ra đời. Bộ phát LPO loại bỏ DSP (Bộ xử lý tín hiệu số) truyền thống, sử dụng chip điều khiển tuyến tính để điều khiển trực tiếp tia laser, giảm mức tiêu thụ điện năng khoảng 50%. Nhìn xa hơn, công nghệ CPO nhằm mục đích đóng gói các bộ phát quang cùng với chip chuyển mạch, giải quyết cơ bản vấn đề mất tín hiệu điện tần số cao trong dấu vết PCB.
4.4 Những đột phá về màng-Lithium Niobate (TFLN) mỏng
Để đạt được băng thông cao hơn và mức tiêu thụ điện năng thấp hơn, bộ điều biến lithium niobate màng mỏng-đã trở thành điểm nóng nghiên cứu. Chúng cung cấp độ tuyến tính vượt trội và băng thông cao so với các bộ điều biến InP và quang tử silicon, giúp chúng đóng một vai trò quan trọng trong-các bộ phát 1.6T/3.2T thế hệ tiếp theo.
5. Kết luận
Bộ phát quang không chỉ là điểm khởi đầu vật lý của truyền thông quang mà còn là "động cơ cốt lõi" xác định băng thông mạng, khoảng cách truyền và chi phí hệ thống.
Đối với người dùng trong ngành, khi lựa chọn giải pháp máy phát quang, điều cần thiết là không chỉ xem xét thông số "tốc độ". Một đánh giá toàn diện nên bao gồm:
Kịch bản ứng dụng:Kết nối đường dài-khoảng cách ngắn trong trung tâm dữ liệu so với mạng đường trục viễn thông đường dài-.
Cơ cấu chi phí:Giải pháp VCSEL phù hợp cho các ứng dụng có khoảng cách-ngắn{1}}quy mô lớn; EML và quang tử silicon phù hợp với các kịch bản hiệu suất cao.
Độ tin cậy của chuỗi cung ứng:Dung lượng dành cho chip laser tốc độ cao vẫn còn hạn chế. Việc lựa chọn nhà sản xuất có khả năng R&D chip độc lập hoặc chuỗi cung ứng ổn định là rất quan trọng.
Với sự bùng nổ về nhu cầu về sức mạnh tính toán AI, ngành truyền thông quang học đang chuyển đổi từ mô hình truyền thống "quang truyền động điện" sang kỷ nguyên mới của "mạng xác định quang học". Là điểm khởi đầu của mạng quang, mọi bước nhảy vọt về công nghệ trong thiết bị phát quang sẽ xác định trần băng thông cho thế hệ cơ sở hạ tầng thông minh và kỹ thuật số tiếp theo.
