Sự miêu tả
CT-SAW860 là bộ điều biến âm thanh/video ở trạng thái rắn- hoàn toàn rắn, cung cấp đầu ra sóng mang RF và video được điều chế trên kênh cố định từ 54 MHz đến 860 MHz.
Bộ điều chế video âm thanh được lọc SAW chấp nhận video phân cực tiêu chuẩn ở mức 0,7-2,5 Vp-p từ các nguồn video như bộ thu vệ tinh, bộ giải điều chế, máy quay TV, đầu DVD hoặc máy ghi băng video.

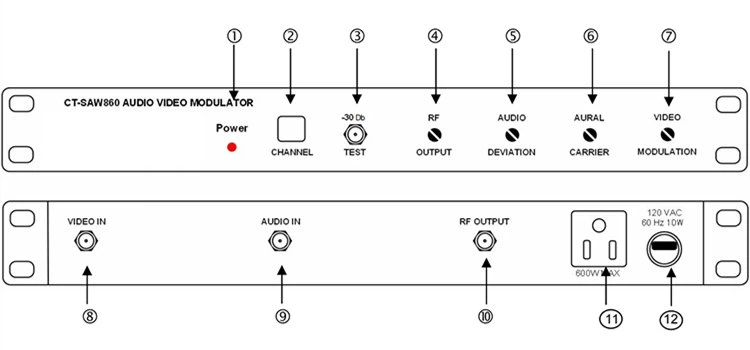

Thiết bị này cung cấp tín hiệu video, màu sắc và âm thanh chất lượng cao trên bất kỳ kênh nào không được sử dụng trong hệ thống MATV, SMATV hoặc CATV mạch kín. Để vận hành dễ dàng, tất cả các điều khiển mức đều được đặt ở mặt trước.
Đặc điểm kỹ thuật
|
Nơi xuất xứ: Quảng Đông, Trung Quốc |
|
|
Số mẫu: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Kênh đầu ra |
Truyền hình VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Mức đầu ra |
+55 dBmV (tối thiểu) |
|
3. Phạm vi mức đầu ra |
13dB |
|
4. Tỷ lệ sóng mang A/V |
-7dB đến -22dB |
|
5. Đầu ra giả |
-60 dB dưới mức sóng mang video (@tỷ lệ sóng mang A/V -15 dB, mức đầu ra: +55dBmV) |
|
6. Độ chính xác/ổn định tần số |
±5 KHz |
|
7. Trở kháng đầu ra |
75 Ohm |
|
8. Mất lợi nhuận đầu ra |
9dB |
|
BĂNG HÌNH |
|
|
1. Mức đầu vào video |
Điều chế tối thiểu 0,7 Vp-p @87,5% |
|
2. Lợi ích chênh lệch |
<5% (10 to 90% APL) |
|
3. Pha vi phân |
<5˚ (10 to 90% APL) |
|
4. Tiếng ồn và tiếng ồn |
-60 dB @87,5% Điều chế |
|
5. Tỷ lệ sóng mang trên nhiễu trực quan |
60 dB @4 MHz BW |
|
6. Đáp ứng tần số |
±1,7 dB (30 Hz đến 4,2 MHz) |
|
ÂM THANH |
|
|
1. Mức đầu vào |
0,8 Vp-p cho độ lệch ±25 KHz |
|
2. Trở kháng đầu vào |
600 Ohms Không cân bằng |
|
3. Nhấn mạnh trước{1}} |
75 µSec |
|
TỔNG QUAN |
|
|
1. Phạm vi đầu vào nguồn |
120 VAC, 60 Hz |
|
2. Nhiệt độ hoạt động |
32 ˚F ~ 122 ˚F |
|
3. Đầu nối |
Tất cả loại "F" |
|
CƠ KHÍ |
|
|
1. Kích thước |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Cân nặng |
4,3 lb |

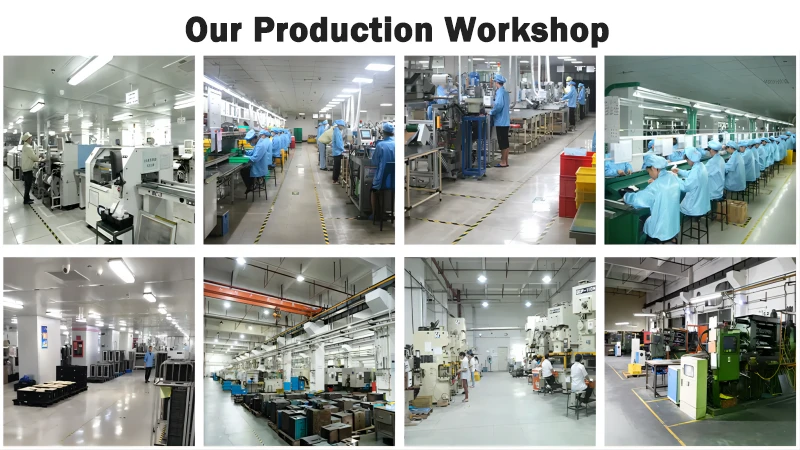

Công ty TNHH Goodmind Electronics (Thâm Quyến) được thành lập vào năm 1992 với số vốn đăng ký là 18 triệu đô la Mỹ. Nhà máy riêng của nó được đặt tại Thâm Quyến và có hơn 1000 nhân viên. Đây là một-doanh nghiệp công nghệ cao tích hợp R&D, sản xuất, bán hàng và dịch vụ, Công ty chuyên sản xuất chuyên nghiệp về Ăng-ten / Truyền thông mạng / Phụ kiện Bluetooth / AV / Nhà thông minh / Phụ kiện ô tô. Nhà máy được tích hợp theo chiều dọc. Nhà máy có gia công nhựa, dập kim loại, đúc khuôn kẽm, SMT, DIP và trung tâm lắp ráp. Công ty có tiềm lực tài chính vững mạnh, đội ngũ R&D chuyên nghiệp, thiết bị sản xuất xuất sắc và quy trình sản xuất tinh gọn, đồng thời luôn tận tâm tạo ra-các sản phẩm chất lượng cao cho khách hàng.
Bộ điều chế video âm thanh được lọc SAW là gì?
Bộ điều chế video âm thanh được lọc SAW là thiết bị thường được sử dụng trong các hệ thống truyền hình analog để phát tín hiệu âm thanh và video. Nó sử dụng bộ lọc Sóng âm bề mặt (SAW) để định hình và lọc chính xác tín hiệu đã điều chế, đảm bảo tuân thủ các tiêu chuẩn tần số cụ thể và giảm nhiễu.
Bộ lọc SAW hoạt động như thế nào trong bối cảnh này?
Bộ lọc Sóng âm bề mặt (SAW) là thiết bị sóng âm có chức năng lọc và xử lý tín hiệu điện tử ở tần số vô tuyến. Trong bộ điều biến này, nó giúp tinh chỉnh các đặc tính tần số của tín hiệu âm thanh{1}}video, đảm bảo tín hiệu đó nằm trong phổ tần số được chỉ định và giảm thiểu nhiễu.
Mục đích của Bộ lọc SAW trong Bộ điều chế video âm thanh là gì?
Bộ lọc SAW trong bộ điều chế dùng để định hình và lọc tín hiệu đã điều chế. Nó giúp đáp ứng các tiêu chuẩn tần số cụ thể, ngăn chặn nhiễu với các kênh lân cận và cải thiện chất lượng tổng thể của tín hiệu video-âm thanh được truyền đi.
Bộ điều chế video âm thanh được lọc SAW
Bộ điều chế video âm thanh được lọc SAW (Surface Acoustic Wave) là một thiết bị được sử dụng trong các hệ thống truyền hình analog để phát tín hiệu âm thanh và video. Nó kết hợp bộ lọc SAW, một thiết bị sóng âm, để định hình và lọc chính xác tín hiệu đã điều chế. Điều này giúp đảm bảo tuân thủ các tiêu chuẩn tần số cụ thể và giảm nhiễu.
Loại bộ điều biến này có còn phù hợp với việc chuyển sang phát sóng kỹ thuật số không?
Với sự chuyển đổi rộng rãi sang phát sóng kỹ thuật số, bộ điều biến video-âm thanh analog truyền thống với bộ lọc SAW đang trở nên ít phổ biến hơn. Các hệ thống phát sóng kỹ thuật số thường sử dụng các kỹ thuật điều chế và mã hóa tiên tiến hơn.
Bộ điều biến xử lý nhiễu từ các kênh lân cận như thế nào?
Bộ lọc SAW là công cụ giúp giảm nhiễu từ các kênh lân cận hoặc tín hiệu không mong muốn. Nó đảm bảo rằng tín hiệu được điều chế nằm trong dải tần được phân bổ, giảm thiểu nguy cơ nhiễu.
Câu hỏi thường gặp
Câu hỏi: Bộ điều chế video âm thanh được lọc SAW có thể xử lý nhiều kênh không?
Trả lời: Có, tùy thuộc vào thiết kế và thông số kỹ thuật, bộ điều biến có thể xử lý nhiều kênh. Điều quan trọng là phải kiểm tra khả năng của thiết bị và đảm bảo tuân thủ các tiêu chuẩn phát sóng khu vực.
Câu hỏi: Làm cách nào để đảm bảo khả năng tương thích với các tiêu chuẩn phát sóng khu vực?
Trả lời: Điều quan trọng là phải tham khảo ý kiến của nhà sản xuất hoặc nhà cung cấp để đảm bảo rằng Bộ điều chế video âm thanh có lọc SAW tuân thủ các tiêu chuẩn và quy định phát sóng cụ thể ở khu vực của bạn.
Hỏi: Có hỗ trợ liên tục cho việc bảo trì và nâng cấp loại thiết bị này không?
Trả lời: Khi hệ thống phát sóng analog bị loại bỏ dần, việc hỗ trợ bảo trì và nâng cấp bộ điều biến analog truyền thống có thể bị hạn chế. Hãy cân nhắc chuyển đổi sang các giải pháp kỹ thuật số để có thể tồn tại-lâu dài.
