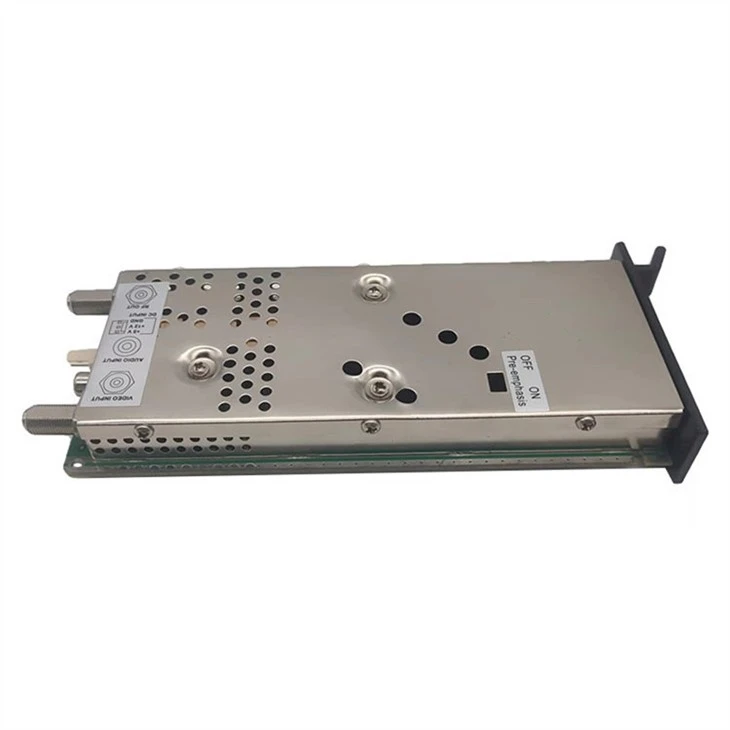

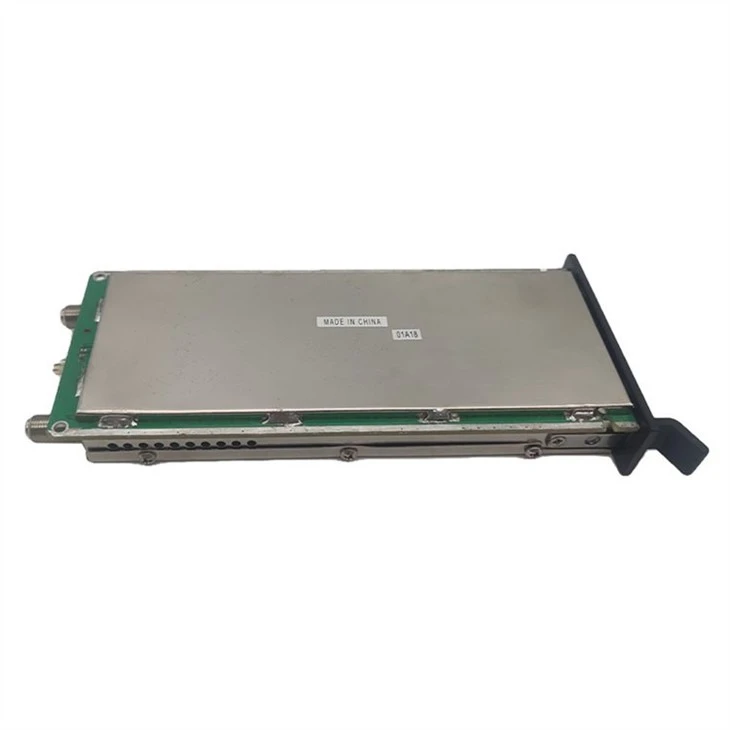

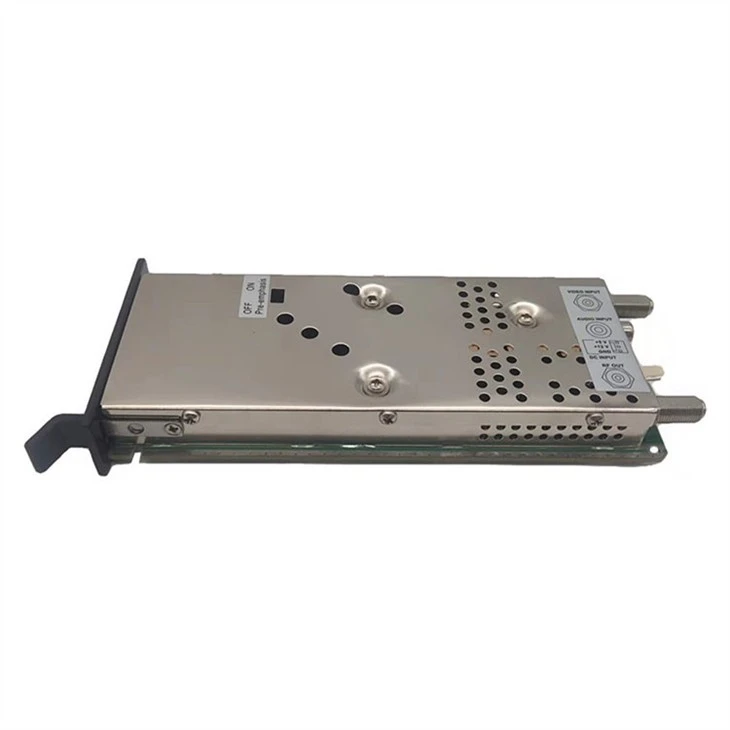

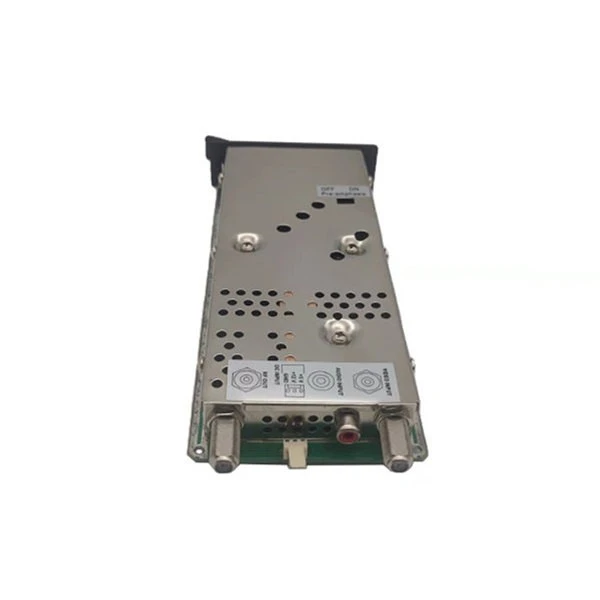

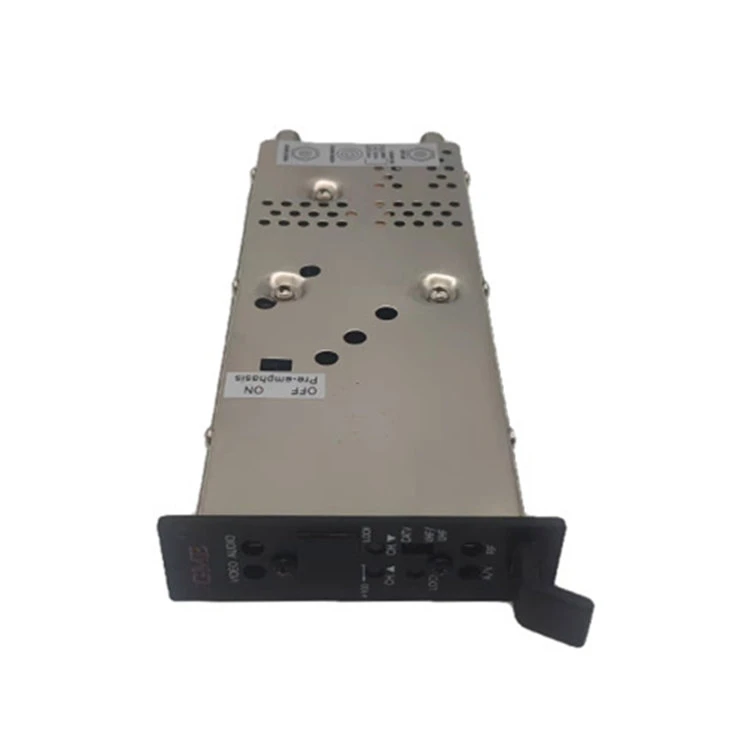

Bộ điều chế kênh truyền hình Agile mô-đun

Nơi xuất xứ: Quảng Đông, Trung Quốc

Số mô hình: GDM-007 (MATCM-45)

MỤC

ĐẶC TRƯNG

GIỚI HẠN QC

ĐIỀU KIỆN THI

NGÕ RA RF

Dải tần số

54 - 864 MHz

Độ lệch tần số của FCC

Tự động

+12.5KHz, +25KHz hoặc Không có theo yêu cầu cho mỗi kênh +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99

Kênh đầu ra

CATV: CH{0}} CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78

Mức đầu ra

+45 dBmV Tối thiểu.

Kiểm soát mức đầu ra

>10dB

Trở kháng đầu ra

75 Ohm

Tần số sóng mang hình ảnh

65 KHz

Tần số sóng mang liên -

65 KHz

Tỷ lệ sóng mang P/S

-11 - -30dB Tối thiểu.

Nhịp kênh lân cận (-4,5 MHz)

-60 dB Tối thiểu.

Trên phạm vi kiểm soát khuếch đại

Độ phẳng của băng thông

Tối đa 61,5 dB P/V

Giả mạo-

@Mức đầu ra được đặt 45dBmV

Trong ban nhạc

-60 dB Tối thiểu.

Tỷ lệ A/V @-15dBc

Ngoài ban nhạc

-58 dB Tối thiểu.

@ 54 - 864 MHz

Độ chọn lọc kênh

Tỷ lệ A/V @-15dBc

Fv - 6.00 MHz

Tối thiểu 55 dB

Fv - 3.58 MHz

Tối thiểu 55 dB

Fv - 2.42 MHz

Tối thiểu 55 dB

Fv - 1.50 MHz

Tối thiểu 55 dB

Fv- 1.25 MHz

Tối thiểu 30 dB

Biến dạng xuyên điều chế

Tối thiểu 57 dBc

Chất mang hình ảnh @45dBmV

Nhịp 3 giai điệu 920

Sóng mang âm thanh @-15dBc Fa +3.58MHz @-17dBc

FM dư

<2 KHz

Độ lệch cực đại @10KHz

VẬN CHUYỂN / TIẾNG ỒN

Tối thiểu 60dB

Mất lợi nhuận đầu ra

-3 dB Tối thiểu.

@54 - 864MHz

ĐƯA VÀO

BĂNG HÌNH

Trở kháng đầu vào video

75 Ω

Độ sâu điều chế video tối đa

Tối thiểu 87,5%

Mức đầu vào 0,8Vp-p

Đầu vào video @87,5% Điều chế

1+0.4 , -0,3 Vp-p

Độ trễ C/L
Tăng chênh lệch

0±50 giây

Điều chế video 87,5%, Tín hiệu kiểm tra với TSG95 NTSC NTC7 cmpst.
Điều chế video J87,5%

Dhase vi sai

Nhỏ hơn hoặc bằng 5 độ

Tín hiệu kiểm tra với TSG95 NTSC NTC7 cmpst.
Điều chế video 87,5%, Tín hiệu kiểm tra với TSG95 NTSC NTC7 cmpst.

Mất tín hiệu đầu vào video

-18 dB Tối thiểu.

Đến 4,2 MHz

ÂM THANH

Trở kháng đầu vào âm thanh

10 Kohm

Mất cân bằng

Độ lệch âm thanh

Tối đa 260mV RMS.

@±25KHz PK iv/âm 800Hz

Nhấn mạnh vào-âm thanh

75 u Giây

Công tắc TẮT/TẮT đã chọn

TỔNG QUAN

Loại đầu nối: VIDEO IN/RF OUT

LOẠI F

Loại đầu nối: AUDIO IN

LOẠI RCA

Đầu vào nguồn DC-

+12V / 280mA

±0,2 VDC

+5V / 400mA

±0,2 VDC

Nhiệt độ hoạt động

@ O độ Đến +50 độ

Kích cỡ

Rộng(2,5CM) * Cao(8,9CM) * D(21,5)

Cân nặng

0,38Kg
