Sự miêu tả

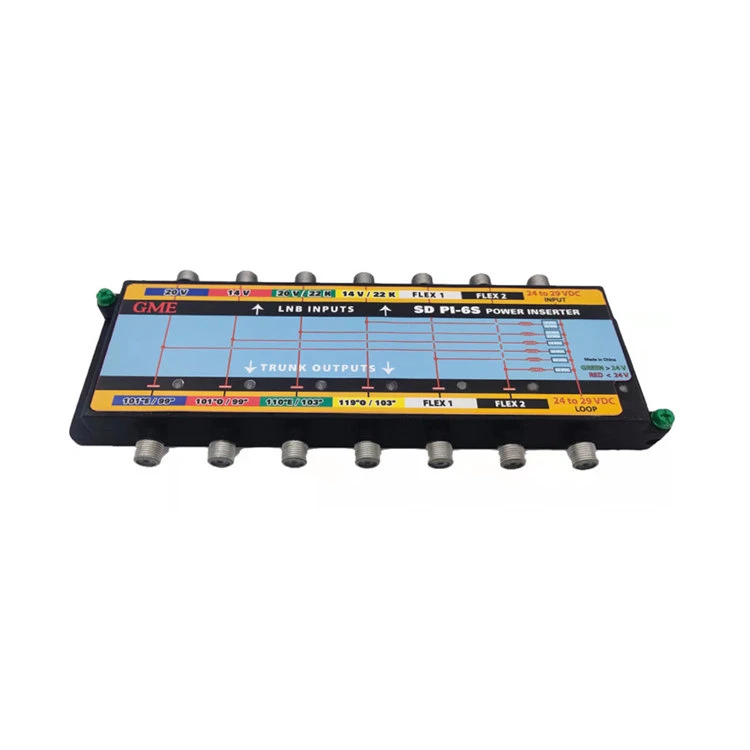

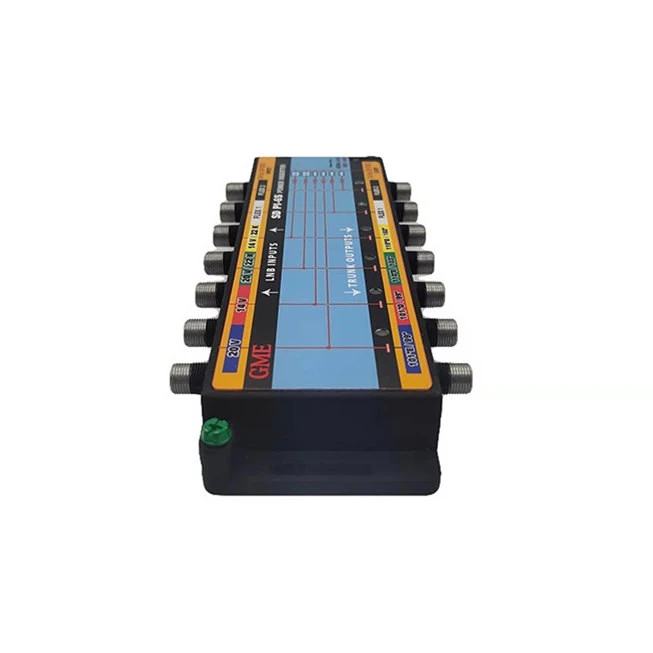

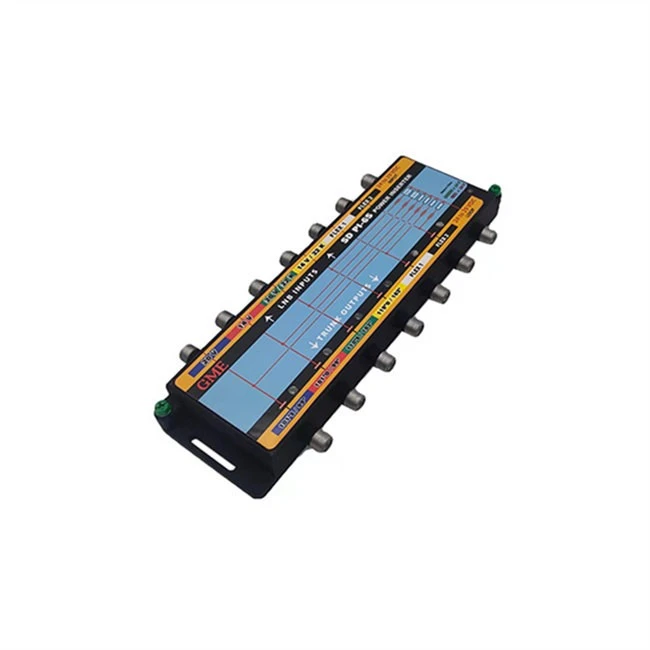

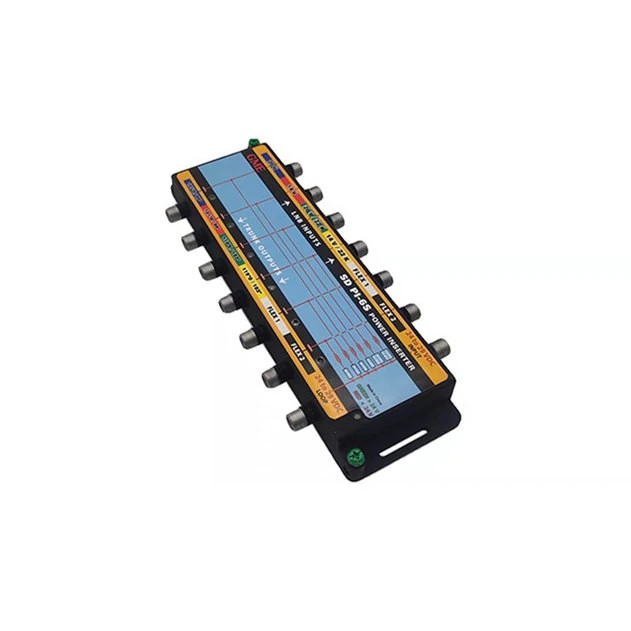

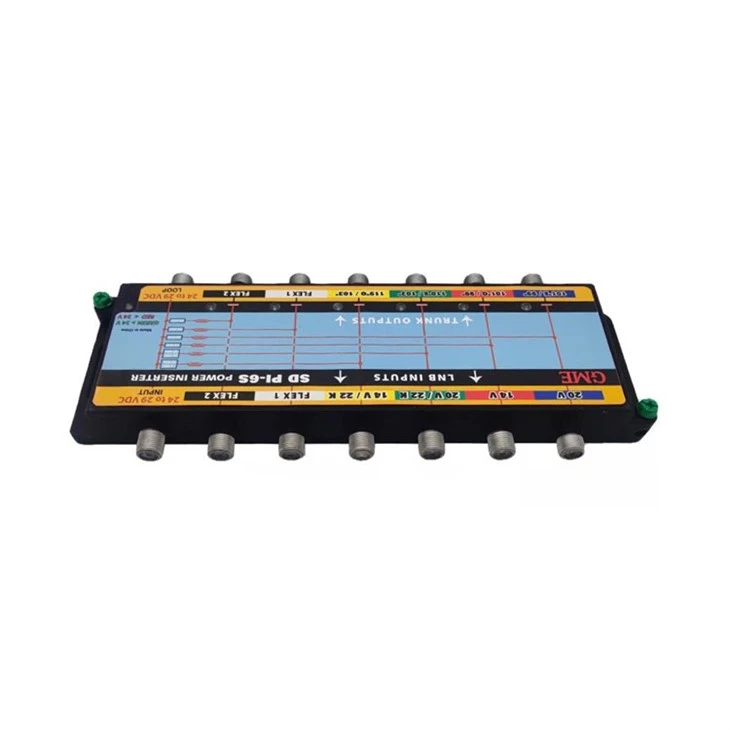

Bộ khóa phân cực bộ chèn nguồn vệ tinh DirecTV
Model SDPI6S cấp nguồn cho DIRECTV SL5 LNB, phân cực khóa bốn đầu ra đĩa và cung cấp hai đầu ra 20 V để cấp nguồn cho 95° LNB trên đĩa DTV66E và một cực có thể có trong tương lai. Bộ khuếch đại được cấp nguồn bằng đường truyền có thể được cấp nguồn bằng bộ chèn nguồn. Tổng cộng có hai ampe DC có sẵn từ máy biến áp được bảo vệ ngắn mạch.
Tình huống
Cần có tín hiệu từ đĩa SLSP{1}}F SlimLine® phân cực DIRECTV® (4) với đĩa SL5 LNB, DTV66E 95° và có thể có cực thứ 6 cho nhiều công tắc.
Giải pháp
Model SD PI-6S cấp nguồn cho DIRECTV® SL5 LNB, phân cực khóa bốn đầu ra đĩa và cung cấp 20 V FLEX1 và 13 V trên đầu vào FLEX2 để cấp nguồn cho LNB 95° trên đĩa DTV66E hoặc các LNB khác.
Đặc trưng
◆ Băng thông DIRECTV SL5 Ka/Ku 250 đến 2150 MHz

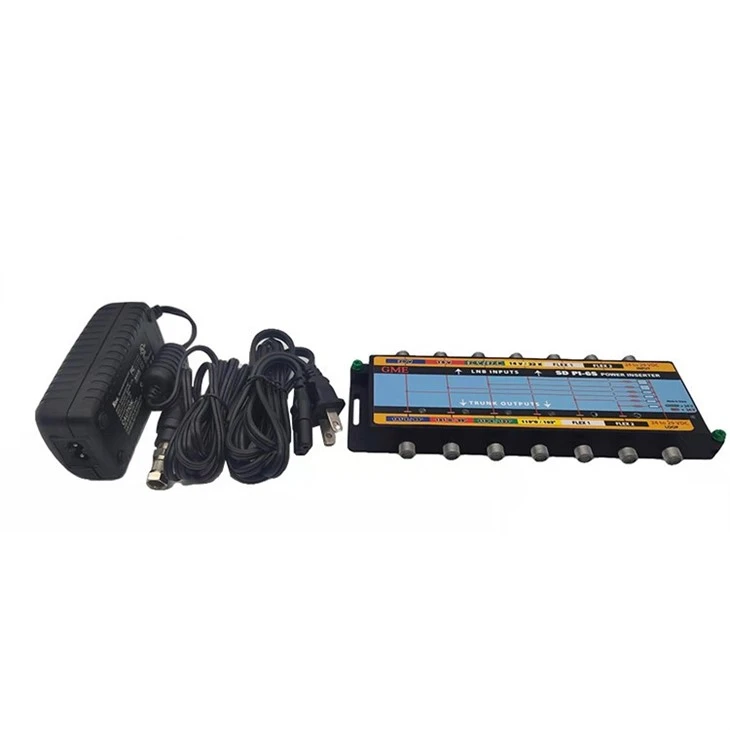

◆ Được cấp nguồn bằng bộ đổi nguồn PI-29 hoặc PS242000A
◆ Hỗ trợ LNB SL5, SL3 và Worldview
◆ Vỏ nhỏ gọn: Khoảng cách F trong nhà SCTE 1 inch
◆ Đồng hồ đo mức điện áp được tích hợp màu ĐỎ / XANH
Đặc điểm kỹ thuật
|
Nơi xuất xứ: Quảng Đông, Trung Quốc |
|||
|
Số mô hình: GDINS-001 (SD PI-6S) |
|||
|
MỤC |
ĐẶC TRƯNG |
GIỚI HẠN QC |
ĐIỀU KIỆN THI |
|
TẦN SỐ. PHẠM VI |
|
|
250-2150 MHz |
|
MẤT CHÈN |
|||
|
|
-1,0dB |
-1,5 dB TỐI ĐA |
250-2150 MHz |
|
SỰ CÁCH LY |
|||
|
GIỮA CẢNG |
-40dB |
-35dB PHÚT |
250-2150 MHz |
|
TRẢ LẠI MẤT |
|
|
|
|
ĐẦU VÀO/ĐẦU RA |
-12dB |
-10dB PHÚT |
250-2150 MHz |
|
ĐẦU VÀO CUNG CẤP ĐIỆN DC |
|||
|
PORT#1 (20V 101 độ & 99 độ) |
|
20±0,5 VDC |
@50-350 mA |
|
PORT#2 (14V 101 độ & 99 độ) |
|
13,5±0,5 VDC |
@50-350 mA |
|
PORT#3 (22KHz & 20V 110 độ & 103 độ) |
|
20±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#4 (22KHz & 14V 119 độ & 103 độ) |
|
13,5±0,5 VDC (+22KHz) |
@50-350 mA |
|
CỔNG#5 (CỔNG FLEX1) |
|
20±0,5VDC |
@50-350 mA |
|
CỔNG #6 (CỔNG FLEX2) |
|
20±0,5VDC |
@50-350 mA |
|
ĐẶC ĐIỂM TÍN HIỆU 22KHz |
|||
|
tần số |
|
22±4KHz |
|
|
CHU KỲ NHIỆM VỤ |
|
±50﹪ |
＜24.0 VDC |
|
MỨC ĐỘ |
|
400mVp-p PHÚT |
＞24.0 VDC |
|
MÀU ĐÈN LED NGUỒN |
|
MÀU ĐỎ |
|
|
Tương ứng với: |
|
MÀU XANH LÁ |
|
|
CHUYỂN ĐIỆN |
|
24V-29VDC |
CHUYỂN ĐIỆN |
|
ĐẦU VÀO |
|
100-240VAC / 50/60Hz |
TẤT CẢ CÁC CỔNG |
|
ĐẦU RA |
|
24VDC/2.08A |
TẤT CẢ CÁC CỔNG |
|
TRỞ LẠI |
|
75 OHM |
(6) SCTE TRONG NHÀ F |
|
KẾT NỐI |
|
LOẠI F NỮ |
|
|
SỐ CỔNG INPUT/OUTPUT |
|
|
|
Hồ sơ công ty

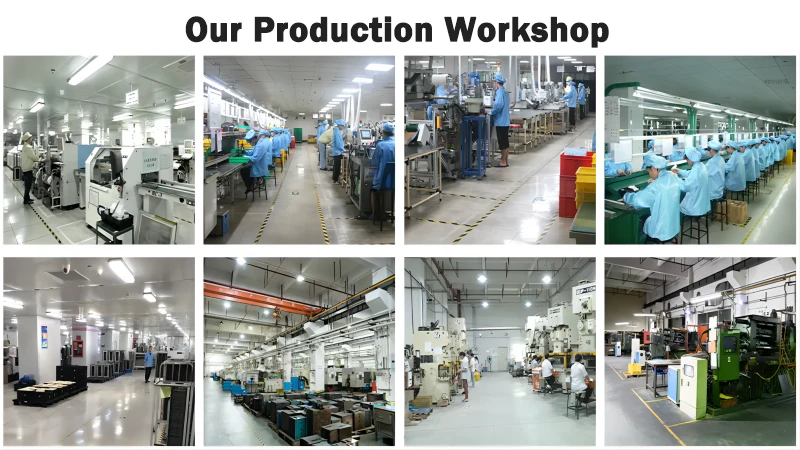

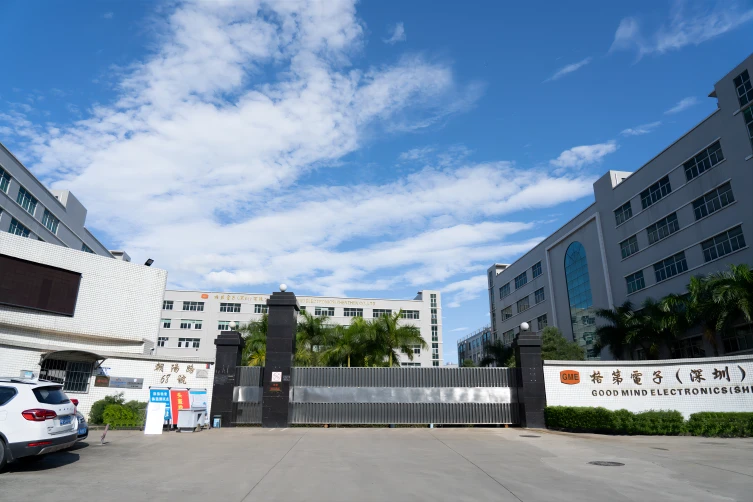

Công ty TNHH Goodmind Electronics (Thâm Quyến) được thành lập vào năm 1992 với số vốn đăng ký là 18 triệu đô la Mỹ. Nhà máy riêng của nó được đặt tại Thâm Quyến và có hơn 1000 nhân viên. Đây là một-doanh nghiệp công nghệ cao tích hợp R&D, sản xuất, bán hàng và dịch vụ, Công ty chuyên sản xuất chuyên nghiệp về Ăng-ten / Truyền thông mạng / Phụ kiện Bluetooth / AV / Nhà thông minh / Phụ kiện ô tô. Nhà máy được tích hợp theo chiều dọc. Nhà máy có gia công nhựa, dập kim loại, đúc khuôn kẽm, SMT, DIP và trung tâm lắp ráp. Công ty có tiềm lực tài chính vững mạnh, đội ngũ R&D chuyên nghiệp, thiết bị sản xuất xuất sắc và quy trình sản xuất tinh gọn, đồng thời tận tâm tạo ra-các sản phẩm chất lượng cao cho khách hàng.
Bộ chèn nguồn vệ tinh hoạt động như thế nào?
Bộ chèn nguồn vệ tinh được kết nối nội tuyến giữa bộ thu vệ tinh và đĩa vệ tinh. Nó nhận năng lượng từ máy thu vệ tinh thông qua cáp đồng trục và sau đó gửi nguồn điện này đến LNB thông qua cùng một cáp. Công suất này rất cần thiết để LNB khuếch đại và chuyển đổi tín hiệu vệ tinh thu được thành dạng có thể sử dụng được cho máy thu.
Mục đích của Bộ chèn nguồn vệ tinh là gì?
Mục đích chính của Bộ chèn nguồn vệ tinh là cung cấp năng lượng cho LNB cần thiết để nó hoạt động. Nếu không có nguồn điện do bộ chèn cung cấp, LNB sẽ không thể khuếch đại các tín hiệu yếu nhận được từ đĩa vệ tinh.
Làm cách nào để cài đặt Bộ chèn nguồn vệ tinh?
Việc cài đặt Bộ chèn nguồn vệ tinh thường đơn giản. Đầu tiên, ngắt kết nối cáp đồng trục khỏi bộ thu vệ tinh. Sau đó, kết nối một đầu của cáp đồng trục với cổng đầu vào của bộ chèn và đầu còn lại với cổng đầu ra của bộ chèn có nhãn "to LNB" hoặc tương tự. Cuối cùng, kết nối nguồn điện của bộ chèn nguồn với ổ cắm điện và đảm bảo rằng bộ chèn nguồn đang nhận được nguồn điện.
Câu hỏi thường gặp
Câu hỏi: Tôi có thể sử dụng bất kỳ Bộ chèn nguồn vệ tinh nào với hệ thống vệ tinh của mình không?
Trả lời: Điều cần thiết là phải sử dụng Bộ chèn nguồn vệ tinh tương thích với hệ thống vệ tinh và LNB của bạn. Đảm bảo rằng bộ chèn cung cấp điện áp và dòng điện chính xác mà LNB của bạn yêu cầu, vì việc sử dụng bộ chèn không tương thích có thể làm hỏng LNB hoặc dẫn đến chất lượng tín hiệu kém.
Câu hỏi: Bộ chèn nguồn vệ tinh có thể được sử dụng ngoài trời không?
Trả lời: Mặc dù Bộ chèn nguồn vệ tinh thường được thiết kế để sử dụng trong nhà nhưng vẫn có những mẫu chịu được thời tiết có thể sử dụng ngoài trời. Nếu bạn cần lắp đặt bộ chèn ngoài trời, hãy đảm bảo rằng bạn sử dụng vỏ hoặc vỏ bọc chịu được thời tiết để bảo vệ nó khỏi các tác nhân và ngăn chặn hư hỏng do nước.
Câu hỏi: Tôi có thể mua Bộ chèn nguồn vệ tinh ở đâu?
Đáp: Bạn có thể mua Bộ chèn nguồn vệ tinh từ nhiều nhà bán lẻ điện tử, cửa hàng trực tuyến và nhà cung cấp thiết bị vệ tinh. Đảm bảo chọn người bán có uy tín và xác minh rằng bộ chèn tương thích với hệ thống vệ tinh của bạn trước khi mua hàng.
