Mô tả

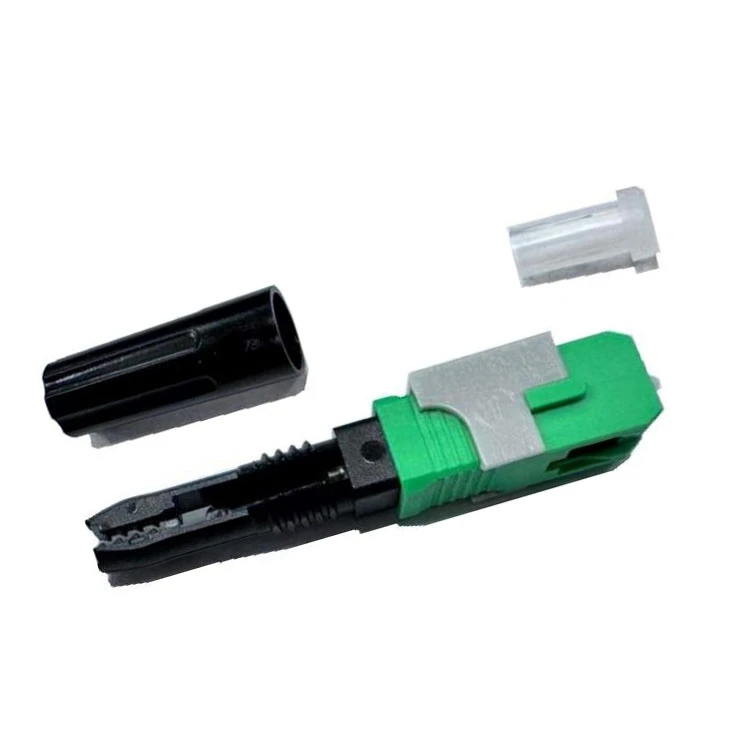

Đầu nối GD{0}}SC/APC-06 lý tưởng cho nhiều ứng dụng. Cho dù đó là dành cho kết nối người dùng (FTTH), trung tâm dữ liệu, hệ thống bảo mật, truyền hình cáp (CATV) hay bất kỳ ứng dụng nào khác yêu cầu kết nối cáp quang an toàn thì đầu nối này là giải pháp hoàn hảo.
Ứng dụng:FTTx, Chuyển đổi phòng dữ liệu
Giải pháp liên quan
- Vận hành dễ dàng, Đầu nối có thể được sử dụng trực tiếp trong ONU, cũng có độ bền chặt hơn 30N, nó được sử dụng rộng rãi trong dự án FTTH của cuộc cách mạng mạng. Nó cũng làm giảm việc sử dụng ổ cắm và bộ điều hợp, tiết kiệm chi phí cho dự án.
- Với ổ cắm và bộ chuyển đổi tiêu chuẩn 86, đầu nối tạo kết nối giữa cáp thả và dây vá. Ổ cắm tiêu chuẩn 86 cung cấp khả năng bảo vệ hoàn toàn với thiết kế độc đáo.
- Áp dụng để kết nối với cáp trong nhà có thể gắn tại hiện trường, dây nối, dây vá và chuyển đổi dây vá trong phòng dữ liệu và được sử dụng trực tiếp trong ONU cụ thể.
Thông số kỹ thuật
| NDESCRIPTIO | THÔNG SỐ KỸ THUẬT | THÔNG TIN KỸ THUẬT | ||||
| QUANG HỌC | ||||||
| Mất chèn (IL) | 1310nm & 1550nm | Nhỏ hơn hoặc bằng 0,5 dB | ||||
| Mất mát trả lại (RL) APC |
1310nm & 1550nm | Lớn hơn hoặc bằng 55dB | ||||
| TỔNG QUAN | ||||||
| Loại khớp nối | SC | Màu xanh lá | ||||
| Các phần tử Ferrule | APC | 8,0 ± 0,5 độ | ||||
| Đường kính | 2,5mm | |||||
| Vật liệu | Gốm sứ Zirconia | |||||
| Chất xơ | G.657A2 | |||||
| Nối cơ khí | độ bền kéo | 4 N - 5 N | ||||
| Sợi chèn | 10 mm ±0,5 mm (125μ) | |||||
| Vòng sợi | 18 mm ±0,5 mm (250μ) | |||||
| Thời lượng gel | 20 năm | |||||
| CÁP | Giữ cáp | Buồng/vít 30N /2 phút | ||||
| Hình Mini phẳng 8 | (5,3±0,2) * (2,0*3,0±0,1) mm | |||||
| Kích thước | mm | L (50±2.5) x W (9 ±0.1) x H (8 ±0 .1) | ||||
| VẬN HÀNH | ||||||
| Khả năng tái sử dụng | 5 lần | Dễ dàng lắp ráp - Tháo gỡ | ||||
| Các bước lắp ráp | 2 | |||||
| Thước/JIG | ĐẦU NỐI 1X10 | |||||
| Được khắc logo tên nhà sản xuất 18*10mm | ||||||
| Khớp nối dao | 16,2mm x (XXX) | |||||
| ĐÁNH DẤU | ||||||
| KẾT NỐI | Tên nhà sản xuất | |||||
| Tên khách hàng | ||||||
| Lô sản xuất # | ||||||
| BAO BÌ (Túi cá nhân) |
nhà sản xuất | |||||
| Lô sản xuất # | ||||||
| Hình ảnh chuẩn bị sợi 1x1 | ||||||
| CONTAINER | ||||||
| BAO BÌ | thùng carton | 100 đồ gá nối +10 | ||||
| Ghi nhãn | Nhà sản xuất, mẫu mã, số lượng, Mfg. Nhiều |
|||||
| Kiểm tra chất lượng | Bảng kiểm tra quang học IL & RL | |||||
