Bài viết này cung cấp thông tin-khám phá chuyên sâu về vai trò cốt lõi của EDFA trong mạng CATV FTTH-tăng cường công suất tín hiệu quang để đạt được-truyền dẫn khoảng cách xa-và giới thiệu cách bộ thu CATV+SAT IF tích hợp với các công nghệ AGC, CWDM và-độ nhiễu cực thấp tiên tiến đóng vai trò là thành phần chính để tối ưu hóa hiệu suất mạng.
Trong việc xây dựng mạng CATV (Truyền hình cáp) FTTH (Cáp quang-đến--gia đình) hiệu quả, ổn định có khả năng hỗ trợ dữ liệu lớn và truyền video độ phân giải cao-, bộ khuếch đại quang đóng một vai trò quan trọng. Trong số đó, EDFA (Bộ khuếch đại sợi pha tạp Erbium-) là một trong những thiết bị khuếch đại quang học cần thiết nhất. Vậy chính xác thì mục đích chính của EDFA trong mạng CATV FTTH là gì và nó cộng tác với thiết bị thu thế hệ tiếp theo- như thế nào? Bài viết này cung cấp một phân tích chi tiết.

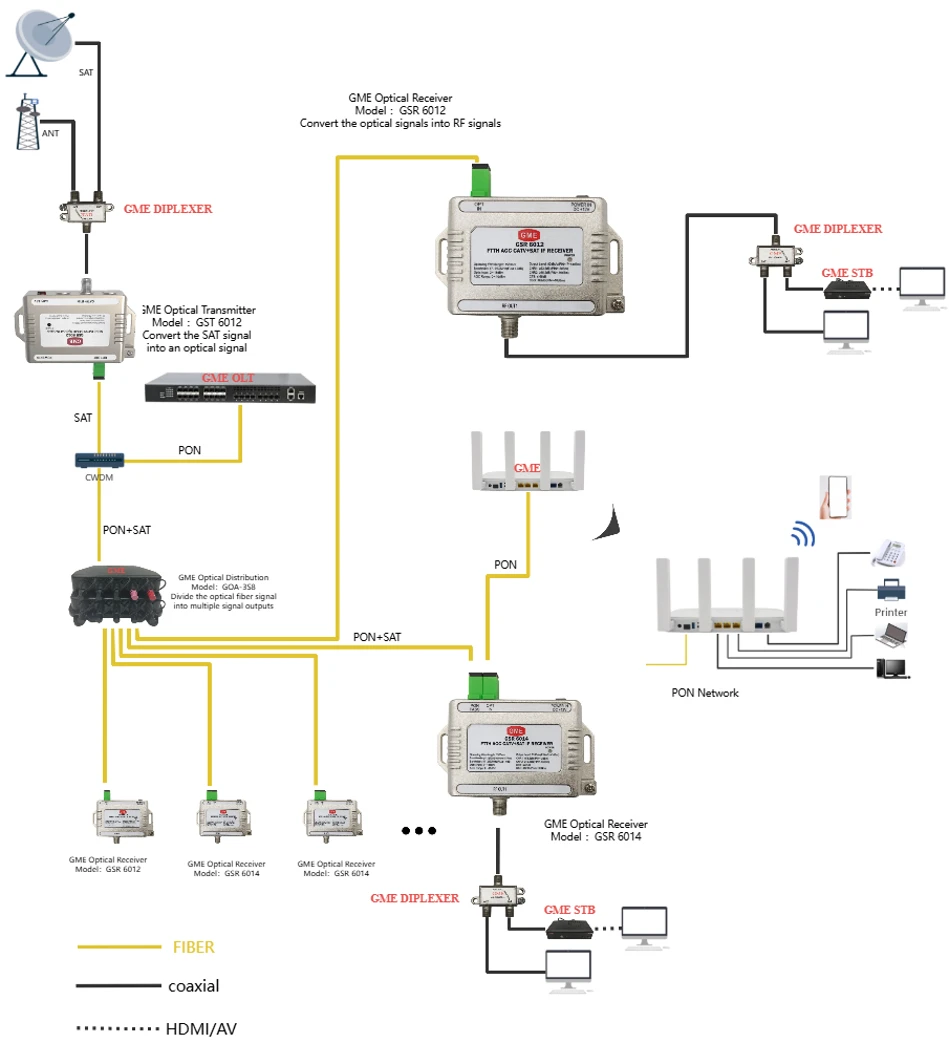

SAT-TERR OVER FIBER
Chức năng cốt lõi của EDFA trong Mạng FTTH CATV: Khuếch đại và chuyển tiếp tín hiệu quang
Nói một cách đơn giản, mục đích chính của EDFA là khuếch đại trực tiếp tín hiệu quang, bù đắp tổn thất trong quá trình truyền cáp quang và mở rộng đáng kể phạm vi tiếp cận tín hiệu.
Trong mạng FTTH, tín hiệu quang được truyền từ đầu cuối của nhà điều hành và phải di chuyển quãng đường dài để đến nhà người dùng. Mặc dù sợi quang vốn có tổn thất thấp nhưng công suất quang chắc chắn sẽ suy giảm theo khoảng cách. Sau khi tín hiệu yếu đi vượt quá một điểm nhất định, bộ thu phía người dùng-không thể xác định chính xác tín hiệu đó được nữa, dẫn đến tín hiệu bị gián đoạn hoặc chất lượng bị suy giảm nghiêm trọng.
EDFA hoạt động giống như một "trạm tiếp nhiên liệu" dọc theo tuyến cáp quang. Nó khuếch đại tín hiệu quang trực tiếp mà không chuyển đổi chúng thành tín hiệu điện, mang lại những ưu điểm vô song:
Công suất đầu ra cao: Có khả năng khuếch đại đồng thời nhiều bước sóng, hỗ trợ đông đảo người dùng.
Truyền tải trong suốt: Định dạng- và xếp hạng-bất khả tri, đảm bảo khả năng tương thích mạnh mẽ.
Tiếng ồn thấp: Hiệu suất nhiễu tuyệt vời duy trì chất lượng tín hiệu.
Bằng cách triển khai chiến lược EDFA trong đường trục mạng, các nhà khai thác có thể xây dựng mạng CATV phủ sóng hàng chục hoặc thậm chí hàng trăm km mà không lo suy giảm tín hiệu.
Ngoài EDFA: Những thách thức ở biên mạng và các giải pháp chính-Cao-Bộ thu hiệu suất
Mặc dù EDFA giải quyết các thách thức truyền tải đường trục, nhưng tín hiệu có thể yếu đi trở lại do phân phối và truyền tiếp theo khi đến điểm truy cập của người dùng (ví dụ: tòa nhà hoặc nhà ở) và tín hiệu có thể chứa nhiễu do EDFA gây ra. Ở giai đoạn này, bộ thu FTTH-hiệu suất cao là điều cần thiết để nhận và chuyển đổi tín hiệu-chất lượng cao ở "dặm cuối".
Đây là lúc Bộ thu AGC CATV+SAT IF tích hợp (Bộ thu CATV điều khiển khuếch đại tự động và Bộ thu IF vệ tinh) với các công nghệ tiên tiến phát huy tác dụng. Bộ thu được thiết kế cho các dịch vụ phát ba chiều hiện đại, chẳng hạn như dịch vụ có các tính năng sau, rất quan trọng để đảm bảo trải nghiệm-người dùng cuối:
Hỗ trợ băng thông rộng (45–2150 MHz): Hỗ trợ đầy đủ tín hiệu CATV RF truyền thống và tín hiệu vệ tinh IF (SAT IF), đáp ứng nhu cầu truy cập dịch vụ đa dạng.
Được tích hợp-Trong AGC quang học: Điều này phục vụ như một "bảo hiểm thông minh" chống lại sự biến động của công suất quang. Khi công suất quang đầu vào thay đổi do thay đổi nhiệt độ môi trường hoặc tổn thất liên kết nhỏ, AGC (Kiểm soát khuếch đại tự động) sẽ tự động điều chỉnh mức đầu ra và mức tăng để đảm bảo đầu ra tín hiệu ổn định và đáng tin cậy mà không cần can thiệp thủ công, giảm đáng kể chi phí vận hành.
Công nghệ tiếng ồn cực thấp-: Sử dụng các thành phần hoạt động nâng cao như bộ khuếch đại GaAs để giảm thiểu nhiễu, cải thiện Tỷ lệ sóng mang-đến-nhiễu (CNR) và đặc biệt nâng cao hiệu suất của tín hiệu được khuếch đại bởi EDFA, mang lại chất lượng video rõ ràng hơn.
Độ tuyến tính và độ phẳng tuyệt vời: Giảm biến dạng một cách hiệu quả, đảm bảo cường độ tín hiệu đồng đều trên tất cả các kênh và ngăn chặn các vấn đề như hiện tượng vỡ pixel hoặc gián đoạn ở một số kênh nhất định.
Bộ tách sóng quang tuyến tính cao-(PD) + Tích hợp-Trong CWDM: Bằng cách sử dụng công nghệ CWDM (Ghép kênh phân chia bước sóng thô), nó có thể nhận tín hiệu từ các bước sóng khác nhau (ví dụ: tín hiệu CATV 1550 nm và tín hiệu dữ liệu 1490 nm/1310 nm) và thực hiện chuyển đổi quang-sang{7}}điện chất lượng cao thông qua PD tuyến tính-cao, cung cấp nguồn tín hiệu rõ ràng cho quá trình xử lý phụ trợ.
Suy hao phản hồi cao và ứng dụng sợi đơn{0}}: Hoạt động trên một sợi quang chế độ đơn lõi-có suy hao phản hồi cao, giảm nhiễu từ các tín hiệu phản xạ và đảm bảo độ ổn định của liên kết.
Sức mạnh tổng hợp giữa EDFA và bộ thu thông minh
Tóm lại, mục đích chính của EDFA trongCATV FTTHmạng là cho phép truyền tín hiệu quang chuyển tiếp từ xa, hiệu quả và{0}}công suất cao, đóng vai trò là nền tảng để xây dựng các mạng rộng khắp. Ở biên mạng, bộ thu CATV+SAT IF tích hợp có AGC quang, độ nhiễu cực thấp, CWDM và các công nghệ khác đóng vai trò là người bảo vệ cuối cùng đảm bảo truyền tín hiệu chất lượng cao-đến người dùng. Cùng với nhau, chúng tạo thành xương sống của các mạng dịch vụ video và băng thông rộng cáp quang-tốc độ cao, ổn định và đáng tin cậy hiện đại.
Đối với các nhà khai thác mạng và nhà sản xuất thiết bị, việc chọn-bộ thu hiệu suất cao với các tính năng trên là một quyết định chiến lược nhằm tối ưu hóa hiệu suất mạng, nâng cao sự hài lòng của người dùng và giảm chi phí vận hành tổng thể.
