Sự khác biệt giữa OLT và ONT là gì?

Trong thế giới ngày nay, việc triển khai mạng lưới sợi rộng quy mô lớn là xương sống của chuyển đổi kỹ thuật số cho các thành phố, doanh nghiệp và nhà cung cấp dịch vụ. Điều quan trọng là phải hiểu sự khác biệt giữa các thiết bị đầu cuối dòng quang (OLTs) và thiết bị đầu cuối mạng quang (ONTs).

Bạn cần hiểu chính xác làm thế nào và nơi các OLT và ONT phù hợp với nhau trong mạng quang thụ động (PON) của bạn. Các lựa chọn khác nhau tác động đến mọi quyết định quan trọng mà bạn đưa ra, bao gồm lập kế hoạch bảo hiểm, thời gian triển khai, kiểm tra khả năng tương thích và bảo trì liên tục.

Cho dù bạn đang tìm cách triển khai các OLT công suất cao trong văn phòng trung tâm hay các loại ốp Edge trong môi trường dân cư, doanh nghiệp hoặc trung tâm dữ liệu, thiết bị điện tử tốt có thể giúp ích. Chúng tôi cung cấp các hệ thống FTTX phân phối nhanh, phân phối nhanh, bao gồm thiết kế ODM, phần cứng mô-đun, dây vá sợi mật độ cao và hỗ trợ từ đầu đến cuối.

Một mạng quang thụ động (PON) được xây dựng xung quanh hai người chơi sao: OLT tại văn phòng trung tâm của nhà cung cấp dịch vụ và các ONT đã nằm ở nhà người dùng hoặc cơ sở kinh doanh. Trong thiết lập này, một cáp quang duy nhất chạy từ OLT sang bộ chia thụ động, phân nhánh thành nhiều ONT mà không có bất kỳ thiết bị điện tử hoạt động nào ở giữa. Bit "thụ động" đó làm cho nó đơn giản và chi phí hơn - hiệu quả hơn để phân phối dữ liệu.

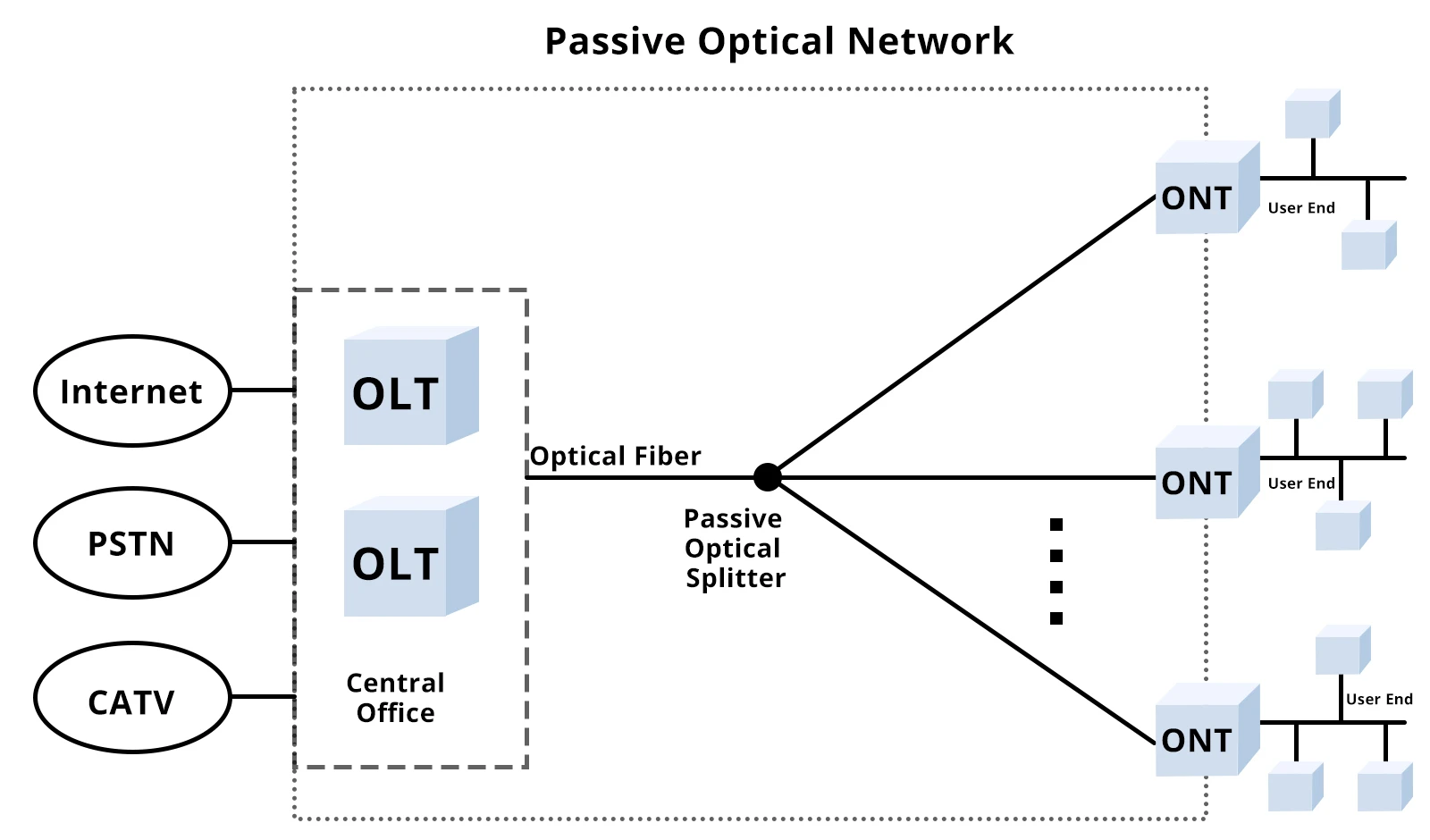

PON Network Architecture Overview

OLT (thiết bị đầu cuối dòng quang): Hoạt động như trung tâm điều khiển. Nó quản lý phân bổ băng thông, tổng hợp lưu lượng và chuyển đổi tín hiệu điện từ mạng lõi thành tín hiệu quang để truyền qua sợi.
ONT (Thiết bị đầu cuối mạng quang): Nằm ở thiết bị phía người dùng, nơi nó nhận được dữ liệu, giải mã tín hiệu quang được truyền bởi OLT và biến nó trở lại thành tín hiệu điện của các bộ định tuyến, PC hoặc điểm truy cập của bạn thực sự có thể sử dụng.

Cùng nhau, OLT và ONT tạo thành một chuỗi phân phối quang học liền mạch. OLT phối hợp lưu lượng ngược dòng và hạ nguồn trên mạng sợi của bạn, trong khi mỗi ONT xử lý dặm cuối cùng, đảm bảo bạn có được internet sợi chính xác đáng tin cậy chính xác nơi bạn cần.

OLT là viết tắt của thiết bị đầu cuối dòng quang. Trong thế giới của mạng cáp quang, đó là trung tâm điều khiển mang dịch vụ Internet tốc độ cao từ mạng cốt lõi vào PON của bạn (mạng quang thụ động).

Bạn thường sẽ tìm thấy OLT được giấu trong văn phòng trung tâm, trung tâm dữ liệu hoặc trang web của nhà cung cấp. Từ đó, nó nói lên hàng chục hoặc thậm chí hàng trăm thiết bị đầu cuối mạng quang học (ONTs) trong lĩnh vực này, trên tất cả một cáp quang duy nhất và bộ chia thụ động.

Chức năng OLT

Tập hợp dữ liệu & ghép kênhOLT thu thập lưu lượng từ mọi ONT, kết hợp các luồng ngược dòng và hạ nguồn thành một luồng có thể quản lý được.
Quản lý ngược dòng/hạ nguồn & lập kế hoạch QoSNó phân bổ các khe thời gian và băng thông để các ứng dụng nhạy cảm độ trễ (như giọng nói hoặc video) được ưu tiên và mọi người đều thích trải nghiệm nhất quán.
Chuyển đổi tín hiệu (điện ↔ quang học)Tín hiệu điện từ xương sống ISP được biến thành các xung ánh sáng để phân phối, sau đó được chuyển đổi trở lại khi dữ liệu quay trở lại.

Thành phần OLT

Mô -đun CPU & Quản lýHoạt động như bộ não, chạy các giao thức và hiệu suất giám sát.
Đăng ký bộ nhớ (RM)Lưu trữ các tệp cấu hình và tham số hoạt động.
Các mô -đun thu phát quangCác trình điều khiển laser ngược dòng và các photodiodes xuôi dòng xử lý các công tắc ánh sáng đến điện.
Cung cấp điện và thiết kế dự phòngCác đơn vị năng lượng và thành phần dự phòng nóng có thể giữ được mạng của bạn trực tuyến ngay cả trong các lỗi phần cứng.

Đặc điểm kỹ thuật	Giá trị điển hình	Kịch bản ứng dụng
Cổng Pon	16 / 32 / 64+	Văn phòng Telecom Central, Campus Core
Tỷ lệ hạ nguồn	2,5 Gbps (GPON) / 10 Gbps (XGS - PON)	Trục ra băng thông rộng tốc độ cao
Sự dư thừa	Nguồn cung cấp năng lượng kép nóng, CPU	Độ tin cậy của nhà cung cấp dịch vụ, 99,999% SLA
Sự quản lý	SNMP, CLI, GUI Web	Giám sát từ xa, cập nhật không
Kích thước & Yếu tố hình thức	19 ″ Giá đỡ - Khung gầm có thể đếm được	Trung tâm dữ liệu, Pops Viễn thông

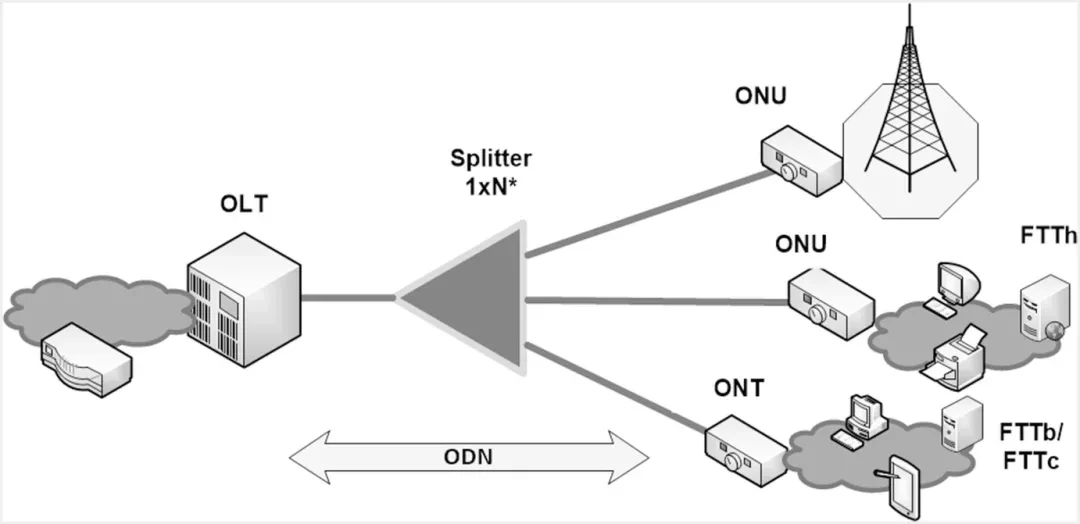

What Is an OLT Optical Line Terminal

ONT là viết tắt của thiết bị đầu cuối mạng quang (đôi khi được gọi là đơn vị mạng quang hoặc ONU). Đó là thiết bị đưa internet sợi của bạn vào nhà người dùng, văn phòng hoặc khuôn viên của bạn, đóng vai trò là cầu nối cuối cùng giữa PON và mạng cục bộ của bạn.

Bạn sẽ tìm thấy các onts nằm trên thiết bị phía người dùng được gắn trên tường trong một nơi cư trú, được lắp đặt trong tủ quần áo CNTT tại một doanh nghiệp hoặc ngồi trong tủ viễn thông tại một khuôn viên. Chúng là các điểm cuối nhận được dữ liệu từ OLT trên một cáp quang duy nhất và đưa nó cho các bộ định tuyến, công tắc hoặc điểm truy cập WI - FI của bạn.

Chức năng ONT

Tín hiệu quang học Decapsulation & DemodulationONT thoát khỏi khung hình PON và biến các xung ánh sáng trở lại thành tín hiệu điện mà các thiết bị của bạn có thể hiểu được.
Quản lý kênh ngược dòng/hạ nguồnNó đệm và lên lịch lưu lượng để các cuộc gọi thoại, luồng video và tệp số lượng lớn chuyển tất cả đều được xử lý công bằng-và khi đến lúc gửi lại dữ liệu, ONT gửi dữ liệu người dùng ngược dòng trong khe thời gian được chỉ định.

Thành phần ONT

Mô -đun quang để chuyển đổi ánh sáng thành điện (và ngược lại).
Cổng Ethernet, cộng với giao diện WiFi và CATV tùy chọn để phân phối đa dịch vụ.
Giao diện quản lý & chỉ số trạng thái để các kỹ sư có thể theo dõi sức khỏe và hiệu suất liên kết.
Nguồn điện được thiết kế cho công suất thấp, hoạt động 24/7.

Đặc điểm triển khai ONT

ONT được xây dựng để nhỏ gọn và năng lượng, hiệu quả, giúp chúng dễ dàng gắn kết trong không gian chật hẹp và tiếp tục chạy mát. Thiết kế đơn giản hóa của họ có nghĩa là cài đặt nhanh hơn, nâng cấp firmware nhanh hơn và các nhóm bảo trì điều khiển từ xa đơn giản có thể tập trung vào việc mở rộng mạng thay vì theo đuổi các đơn vị riêng lẻ.

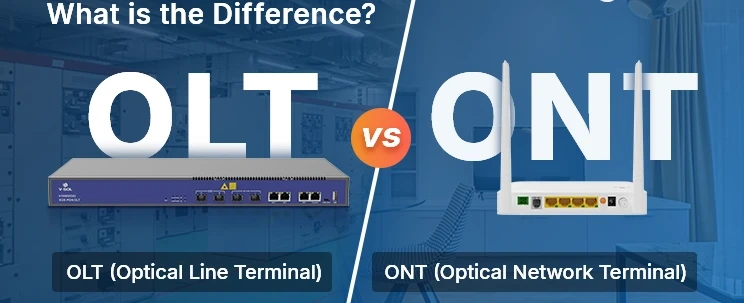

What Is The Difference Between OLT And ONT

Tính năng	Thiết bị đầu cuối dòng quang (OLT)	Thiết bị đầu cuối mạng quang (ONT)
Vị trí	Văn phòng / Trung tâm dữ liệu trung tâm	Cơ sở người dùng (nhà, văn phòng, khuôn viên)
Vai trò	Lập kế hoạch mạng & tập hợp tín hiệu	Decapsulation & Phân phối tín hiệu cục bộ
Yếu tố hình thức	Giá đỡ, đa cổng	Phong cách máy tính để bàn, đơn lẻ
Dung tích	16 - 64+ cổng PON	1 - 4+ Giao diện người dùng
Quản lý giao thông	Lập lịch QoS, phân bổ slot thời gian	Bộ đệm dữ liệu, gửi dữ liệu người dùng ngược dòng
Chuyển đổi tín hiệu	Điện → Quang và ngược lại	Quang học → điện cho thiết bị kết thúc
Khả năng mở rộng	Thêm thẻ PON hoặc kết nối OLTS	Triển khai nhiều ONT hơn một vị trí

Vị trí & phạm vi bảo hiểm

Thiết bị đầu cuối dòng quang (OLT) sống trong văn phòng trung tâm của nhà cung cấp dịch vụ, điều phối giao thông trên toàn bộ mạng lưới sợi. Một OLT có thể hỗ trợ hàng chục-hoặc thậm chí hàng trăm điểm cuối ở hạ lưu.

Ngược lại, mỗi ONT nằm ở một nhà của người dùng, văn phòng hoặc trang web trong khuôn viên trường. Nó xử lý khả năng kết nối cho các thiết bị của vị trí đó, vì vậy phạm vi bảo hiểm hoàn toàn là điểm đến, phù hợp với nhu cầu truy cập cá nhân.

Vai trò chức năng

OLT đóng vai trò là trung tâm lập kế hoạch mạng, tổng hợp các luồng ngược dòng và xuôi dòng, thực hiện thực thi chất lượng dịch vụ (QoS) và chuyển đổi tín hiệu điện từ lõi thành các xung quang học để phân phối.

Trong khi đó, ONT hoạt động như một cây cầu tín hiệu cục bộ, giải mã tín hiệu quang đó được truyền từ OLT, giải điều chỉnh nó trở lại tín hiệu điện và chuyển nó cho các bộ định tuyến thiết bị phía người dùng, công tắc, điểm truy cập WI-FI hoặc hộp CATV.

Yếu tố & Công suất hình thức phần cứng

Các OLT thường được tính bằng giá, với các cổng PON mật độ cao (16, 32, 64+), nguồn cung cấp năng lượng dự phòng và các hệ thống làm mát mạnh mẽ. Kiến trúc đa cổng này làm cho chúng lý tưởng cho việc triển khai doanh nghiệp viễn thông hoặc doanh nghiệp quy mô lớn.

ONT là các thiết bị kiểu máy tính để bàn được thiết kế cho một tiền đề duy nhất. Chúng thường có một số cổng Ethernet cộng với các giao diện Wi-Fi hoặc CATV tùy chọn và vẽ năng lượng tối thiểu để dễ dàng cài đặt trong không gian chật hẹp.

Quản lý giao thông & xử lý tín hiệu

Về phía mạng, OLT tập trung quản lý cả lưu lượng ngược dòng và hạ nguồn, phân bổ các khe thời gian để các dịch vụ nhạy cảm độ trễ được ưu tiên và băng thông tổng thể được chia sẻ khá nhiều trên tất cả các ONT được kết nối.

Ở cạnh, ONT tập trung vào "nhận được dữ liệu" của ONSer-người dùng đơn lẻ trên các gói sợi, bộ đệm và truyền dữ liệu người dùng ngược dòng trong thời gian được chỉ định, đảm bảo mỗi thiết bị nhận được tín hiệu điện cần thiết.

Khả năng mở rộng & hỗ trợ người dùng

Khả năng mở rộng ở phía OLT có nghĩa là thêm nhiều thẻ PON hoặc thậm chí kết nối nhiều OLT để mở rộng dấu chân mạng của bạn. Nó được xây dựng để phát triển khi cơ sở thuê bao hoặc quy mô khuôn viên của bạn tăng lên.

Đối với ONT, khả năng mở rộng chuyển thành dễ dàng triển khai các đơn vị bổ sung-nhà mới hoặc tòa nhà có được ONT của riêng mình. Hỗ trợ được định vị tương tự: nếu một người gặp vấn đề, nó không phá vỡ phần còn lại của mạng, làm cho bảo trì và khắc phục sự cố đơn giản.

Một khi bạn hiểu sự khác biệt giữa OLT và ONT, bạn sẽ phải đối mặt với những thách thức khác nhau về bảo hiểm, lập lịch, khả năng tương thích và hỗ trợ liên tục, tùy thuộc vào nhiệm vụ của bạn. Đây là cách thiết lập PON phù hợp có thể đáp ứng các nhu cầu khác nhau của bạn:

Nhà điều hành viễn thông & Cơ sở hạ tầng thành phố

Khi bạn tung ra một mạng quang thụ động (PON) của thành phố, hai mục tiêu lớn nhất là phạm vi bảo hiểm mạng sợi rộng và thời gian hoạt động của Rock. Chọn một thiết bị đầu cuối dòng quang (OLT) với các cổng PON mô -đun cho phép bạn mở rộng quy mô trơn tru khi các khu phố mới được đưa lên mạng, trong khi chiến lược đặt ONS đảm bảo phân phối internet sợi nhất quán xuống từng góc phố. Nguồn cung cấp nguồn dự phòng và liên kết sao lưu giúp bạn đáp ứng các SLA nghiêm ngặt, vì vậy dịch vụ Internet của bạn vẫn hoạt động ngay cả khi một thành phần cần bảo trì.

Nhà phát triển bất động sản & Quản lý tài sản

Trong các dự án bất động sản, thời gian và ngân sách là tất cả. Các thiết bị đầu cuối mạng quang nhỏ gọn (ONTs) đơn giản hóa việc cài đặt trong các căn hộ, căn hộ hoặc sàn văn phòng, cắt thời gian triển khai theo tuần. Bằng cách chuẩn hóa trên nền tảng OLT/ONT đã được chứng minh, bạn cũng khóa chi phí phần cứng có thể dự đoán được và tránh các khoản phí bất ngờ trong quá trình xây dựng. Thêm vào đó, các tính năng cung cấp tự động có nghĩa là nhóm bảo trì của bạn dành ít thời gian hơn cho các cấu hình thủ công-và nhiều thời gian hơn giữ cho cư dân hạnh phúc.

Các doanh nghiệp lớn & các nhóm CNTT trong khuôn viên trường

Mạng lưới trường của bạn phải hỗ trợ tất cả mọi thứ, từ VoIP quan trọng đến các cụm điện toán hiệu suất cao. Điều đó có nghĩa là khả năng tương thích là chìa khóa: Bạn cần các OLT nói các giao thức GPON hoặc XGS - PON ngày nay và các tín hiệu điện sạch cho các công tắc và điểm truy cập của bạn. Xây dựng trong các cổng PON bổ sung và khả năng chống đối với quang học tốc độ cao hơn cho phép bạn thêm các tòa nhà hoặc phòng thí nghiệm mà không cần xé phần cứng.

Nhà tích hợp hệ thống

Các nhà tích hợp sống và thở các giải pháp kết thúc đến cuối, nhưng PON có thể giới thiệu những cơn đau đầu tích hợp khi các giao diện của nhà cung cấp và các công cụ quản lý không xếp hàng. Một mô -đun quản lý thống nhất trên OLT của bạn, kết hợp với ONT hỗ trợ SNMP hoặc TR Standard tiêu chuẩn, hợp lý hóa việc cung cấp và khắc phục sự cố. Tính nhất quán đó trên các thành phần phân phối quang học cắt giảm trên ngón tay, tạo ra và tăng tốc thời gian - đến dịch vụ cho khách hàng của bạn.

Nhà khai thác trung tâm dữ liệu

Trong môi trường trung tâm dữ liệu, sự tuân thủ, độ tin cậy và thực thi SLA là không thể đàm phán. Triển khai các OLT mật độ cao trong văn phòng trung tâm của bạn cho phép bạn tổng hợp khối lượng lớn các liên kết sợi, trong khi các ONT chắc chắn ở cạnh đảm bảo mức độ thấp, hiệu suất xác định. Tìm kiếm các thiết bị được chứng nhận theo tiêu chuẩn của ngành và cung cấp các điều khiển QoS hạt-vì vậy bạn có thể đảm bảo thời gian hoạt động và đáp ứng các yêu cầu kiểm toán mà không làm tăng dấu chân hoặc hóa đơn điện của bạn.

Khi nói đến việc xây dựng một mạng lưới quang học thụ động (PON), chọn đầu cuối dòng quang (OLT) và bộ đôi Terminal Mạng quang (ON) bên phải là một nửa trận chiến. Đây là một danh sách kiểm tra đơn giản để hướng dẫn quyết định của bạn:

Đánh giá yêu cầu

Nhu cầu băng thông: Ước tính lưu lượng hạ lưu và lưu lượng ngược dòng trên mỗi địa điểm. Nếu mỗi vị trí yêu cầu 2,5 Gbps trở lên, hãy xem xét XGS - PON, sẵn sàng sẵn sàng cho các giao diện 10 Gbps.

Mật độ cổng: Kết hợp số lượng cổng PON trên OLT của bạn với tổng số lượng ONT mà bạn mong đợi ngày hôm nay-và kế hoạch cho ngày mai. Tỷ lệ phân chia 1:32 có nghĩa là một cổng PON có thể phục vụ tối đa 32 điểm cuối của người dùng, nhưng bạn có thể chọn 1:16 để đảm bảo khoảng không.

Ngân sách điện: Kiểm tra ngân sách quang học trên cáp quang của bạn chạy. Khoảng cách dài hơn hoặc nhiều bộ chia ăn vào ngân sách của bạn, vì vậy hãy chọn bộ thu phát và ONT với sức mạnh khởi động và độ nhạy của máy thu.

Mở rộng trong tương lai: Tìm kiếm khung gầm OLT mô -đun với các khe bổ sung hoặc thẻ PON có thể kiểm soát được. Bằng cách đó, bạn có thể thêm nhiều ONT hơn khi cơ sở thuê bao hoặc số lượng thiết bị của bạn phát triển.

Thông tin và tuân thủ của nhà cung cấp

Hỗ trợ tiêu chuẩn: Xác minh các chứng chỉ ITU - T (GPON, XGS - PON) và IEEE (EPON) để đảm bảo khả năng tương tác.

Yêu cầu quy định: Xác nhận thiết bị đáp ứng các quy tắc của cơ quan viễn thông địa phương và các quy định an toàn-đặc biệt là trong các dự án cơ sở hạ tầng của chính phủ hoặc thành phố.

Bảo trì & Dịch vụ

Bảo hành & SLA: Nhằm mục đích cho ít nhất một bảo hành ba năm với thời gian thay thế được đảm bảo.

Quản lý từ xa: Đảm bảo mô -đun quản lý của OLT và mỗi giao thức hỗ trợ ONT như SNMP hoặc TR - 069 để cung cấp không có công việc.

Nâng cấp chương trình cơ sở: Hỏi về các chính sách nâng cấp chương trình cơ sở và liệu nhà cung cấp của bạn có cung cấp các bản cập nhật tự động hay không để giữ các tính năng QoS hiện tại.

Bằng cách làm theo băng thông liên kết với danh sách kiểm tra này, số lượng cổng, ngân sách điện, chứng nhận và hỗ trợ-bạn sẽ đặt trên một cặp OLT/ONT phù hợp với mục tiêu hiệu suất của mạng và các ràng buộc về ngân sách của bạn.

Để kết thúc, thiết bị đầu cuối dòng quang (OLT) đóng vai trò là giao thông tổng hợp chỉ huy trung tâm, thực thi QoS và chuyển đổi tín hiệu điện thành ánh sáng, trong khi thiết bị đầu cuối mạng quang (ONT) hoạt động như cầu nối cục bộ, khử ánh sáng đó trở lại thành tín hiệu điện cho các thiết bị sử dụng cuối.
