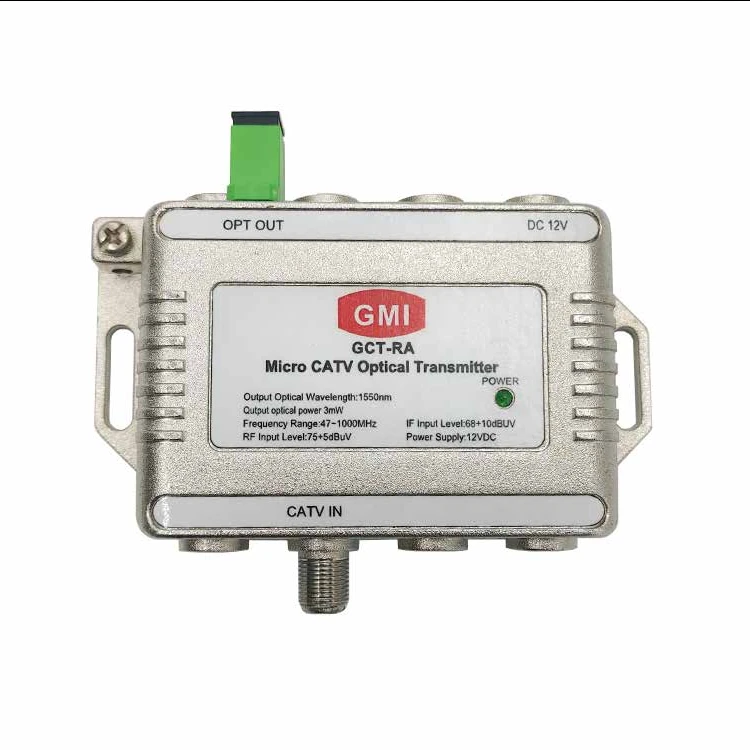

A Máy phát quang CATVlà một thiết bị được sử dụng trongMạng truyền hình cáp (CATV)Để chuyển đổi tín hiệu RF điện (tần số vô tuyến) thành tín hiệu quang để truyền qua cáp quang. Công nghệ này rất cần thiết cho các hệ thống phân phối truyền hình cáp hiện đại, cho phép cung cấp tín hiệu đường dài, chất lượng cao với tổn thất và nhiễu tối thiểu.
Cách nó hoạt động:
Đầu vào tín hiệu RF:Máy phát nhận tín hiệu RF từ đầu truyền hình cáp, bao gồm nhiều kênh truyền hình và tín hiệu dữ liệu.
Điều chế laser:Tín hiệu RF điều chỉnh laser công suất cao, thường sử dụngĐiều chế trực tiếp(cho các ứng dụng chi phí thấp hơn) hoặcĐiều chế bên ngoài(để có hiệu suất tốt hơn và biến dạng thấp hơn).
Đầu ra tín hiệu quang học:Laser được điều chế xuất ra một tín hiệu quang học, được truyền qua cáp quang đến các nút phân phối hoặc máy thu quang.
Phân phối tín hiệu:Ở đầu nhận, các tín hiệu quang được chuyển đổi trở lại thành tín hiệu RF và phân phối cho người dùng cuối thông qua cáp đồng trục.
Các tính năng chính:
Sản lượng công suất cao:Thông thường hoạt động tại1310nmhoặc1550nmBước sóng để truyền sợi hiệu quả.
Biến dạng thấp & tiếng ồn:Sử dụngDFB (Phản hồi phân tán) laserhoặcEDFA (Bộ khuếch đại sợi pha tạp Erbium)để tăng cường hiệu suất.
Truyền đi đường dài:Sợi quang giảm thiểu suy giảm tín hiệu, cho phép truyền qua hàng chục hoặc thậm chí hàng trăm km.
Hỗ trợ nhiều tín hiệu:Có thể truyền truyền hình analog, TV kỹ thuật số, Internet và dịch vụ thoại đồng thời.
Ứng dụng:
Mạng CATV:Cung cấp tín hiệu truyền hình cáp trên cơ sở hạ tầng sợi quang.
Ftth (sợi đến nhà):Được sử dụng trong mạng lưới sợi sợi lai (HFC) cho băng thông rộng tốc độ cao.
IPTV & Truyền dữ liệu:Hỗ trợ video kỹ thuật số và dịch vụ Internet tốc độ cao.
