Giới thiệu
Khi mạng cáp quang-tới--gia đình (FTTH) trở thành tiêu chuẩn toàn cầu cho băng thông rộng-tốc độ cao, việc hiểu rõ các thành phần quan trọng để đảm bảo hiệu suất của chúng là điều cần thiết đối với các nhà khai thác. Trong số này,Bộ thu quang FTTHđóng vai trò then chốt trong việc cung cấp các dịch vụ video, thoại và dữ liệu liền mạch cho-người dùng cuối. Bài đăng trên blog này đi sâu vào các nguyên tắc cơ bản của bộ thu quang FTTH, thông số kỹ thuật của chúng và lý do chúng quan trọng đối với các nhà khai thác mạng.
1. Đầu thu quang FTTH là gì?

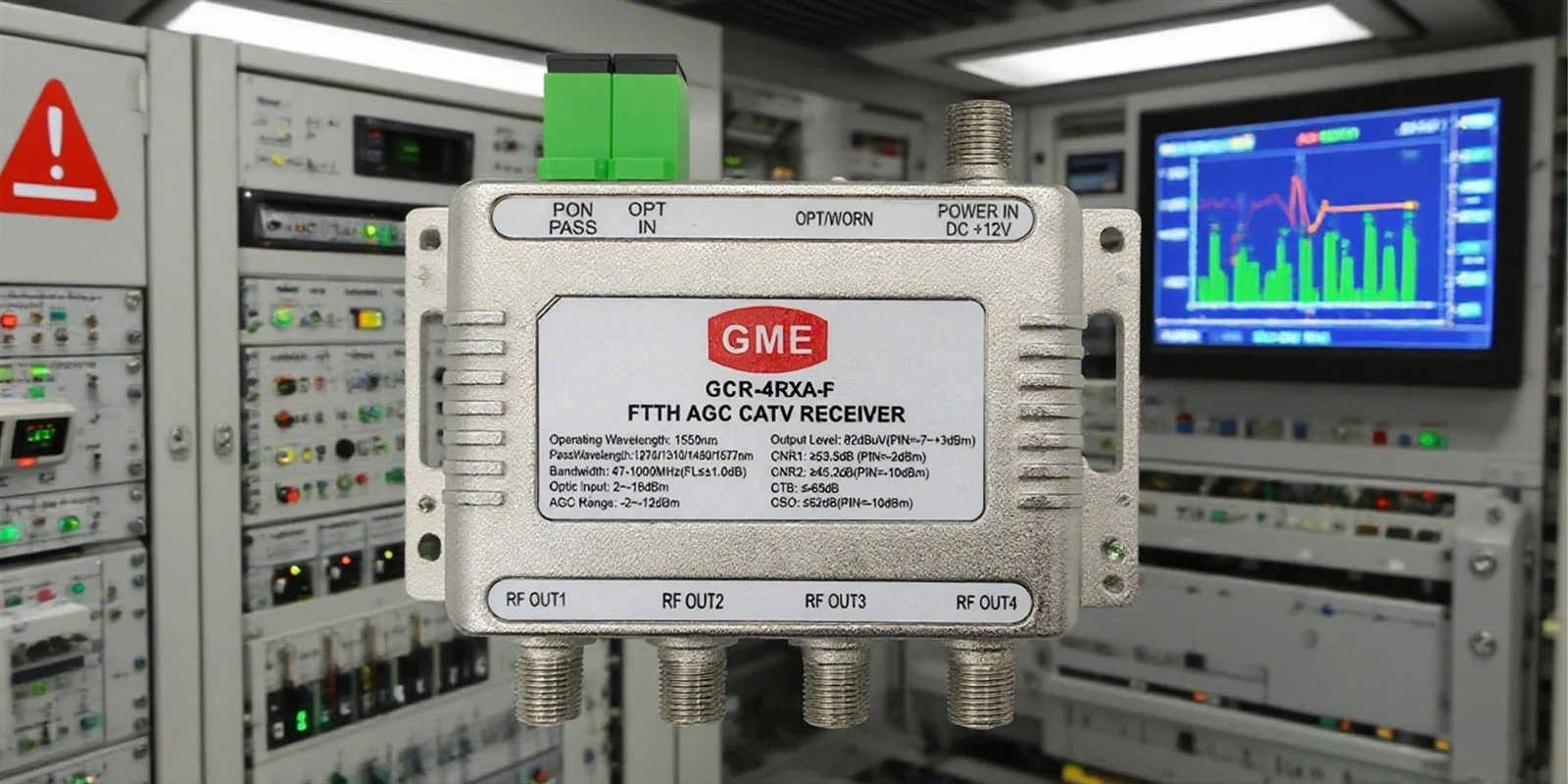

Bộ thu quang FTTH là thiết bị được lắp đặt tại cơ sở của người dùng (ví dụ: nhà hoặc văn phòng) để chuyển đổi tín hiệu quang được truyền qua cáp quang thành tín hiệu điện để phân phối qua cáp đồng trục hoặc mạng Ethernet. Nó đóng vai trò là cầu nối giữa mạng quang thụ động (PON) và các thiết bị-của khách hàng (ví dụ: hộp giải mã tín hiệu số-, bộ định tuyến hoặc TV).
Chức năng chính:
Chuyển đổi quang điện: Chuyển tín hiệu ánh sáng (thường ở bước sóng 1310nm/1550nm) thành tín hiệu điện RF.
Khuếch đại tín hiệu: Tăng cường độ tín hiệu để đảm bảo mức đầu ra tối ưu (ví dụ: 72–95 dBμV).
Giảm tiếng ồn: Giảm thiểu sự suy giảm tín hiệu bằng cách sử dụng bộ khuếch đại nhiễu-thấp (công nghệ GaAs là phổ biến).
2. Các thành phần chính và cách chúng hoạt động
Bộ thu quang FTTH hiện đại tích hợp các thành phần tiên tiến để nâng cao độ tin cậy và hiệu suất:
Điốt quang: Thông thường là photodiode PIN, có chức năng chuyển đổi ánh sáng thành tín hiệu điện với hiệu suất lượng tử cao (70–90%) và dòng điện tối thấp.
Mạng kết hợp trở kháng: Đảm bảo truyền tín hiệu hiệu quả giữa photodiode và bộ khuếch đại.
-Bộ khuếch đại tiếng ồn thấp (LNA): Quan trọng để duy trì tính toàn vẹn của tín hiệu; thường được xây dựng bằng chip GaAs để giảm thiểu tiếng ồn.
Bộ vi xử lý-AGC dựa trên: Tự động điều chỉnh mức tăng dựa trên mức công suất đầu vào (ví dụ: -18dBm đến 0dBm) để ổn định đầu ra.
Bộ lọc WDM: Kích hoạt các dịch vụ phát ba lần (video, thoại, dữ liệu) bằng cách tách các bước sóng (ví dụ: 1310nm/1490nm/1550nm).
Nguyên tắc làm việc:
Tín hiệu quang đi vào máy thu thông qua đầu nối SC/APC hoặc FC/APC. Photodiode chuyển đổi chúng thành tín hiệu điện, sau đó được khuếch đại, lọc và xuất ra thông qua các cổng RF (ví dụ: đầu nối loại F{3}}).
3. Thông số kỹ thuật mà người vận hành nên biết
Đối với người vận hành, việc chọn bộ thu quang phù hợp đòi hỏi phải chú ý đến các thông số sau:
| tham số | Giá trị điển hình | Tầm quan trọng |
| Phạm vi bước sóng | 1100–1600nm | Khả năng tương thích với các hệ thống PON (GPON/EPON). |
| Phạm vi công suất đầu vào | -18 dBm đến 0 dBm | Xác định độ nhạy và dải động. |
| Mức đầu ra | 72–95 dBμV | Đảm bảo đủ cường độ tín hiệu cho-thiết bị của người dùng cuối. |
| Hình ảnh tiếng ồn (NF) | Nhỏ hơn hoặc bằng 2,5 dB | Quan trọng để duy trì chất lượng tín hiệu (CNR Lớn hơn hoặc bằng 52 dB). |
| MER | Lớn hơn hoặc bằng 32 dB | Cần thiết cho tính toàn vẹn của tín hiệu số (ví dụ: đối với IPTV). |
| Tiêu thụ điện năng | <1–3 W | Chi phí vận hành và quản lý nhiệt màu đỏ. |
4. Tại saoBộ thu quang FTTHVấn đề dành cho người vận hành
Hiệu quả chi phí: Bộ thu hiện đại đơn giản hóa khả năng kết nối-cuối cùng, thay thế cơ sở hạ tầng đồng đắt tiền.
Tương lai-Kiểm chứng: Hỗ trợ các ứng dụng có băng thông cao-(ví dụ: video 4K/8K, IoT) và tốc độ dữ liệu lên tới 10 Gbps.
Trải nghiệm người dùng: Các tính năng như điều khiển khuếch đại tự động (AGC) đảm bảo hiệu suất ổn định bất chấp nguồn điện đầu vào dao động.
Tích hợp ba lần{0}}Play: Với công nghệ WDM, một máy thu duy nhất có thể xử lý video, thoại và dữ liệu.
5. Cân nhắc triển khai
Khả năng phục hồi môi trường: Chọn máy thu có nhiệt độ hoạt động rộng (-40 độ đến 85 độ) để sử dụng ngoài trời.
Tính linh hoạt của AGC: Chọn máy thu có phạm vi AGC có thể lập trình (ví dụ: -12dBm đến -2dBm) để thích ứng với sự khác biệt của mạng.
An ninh và độ tin cậy: Ưu tiên các mẫu máy có khả năng chống đột biến điện (ví dụ: tuân thủ IEC 1000-4-5) để tránh hư hỏng do tăng đột biến điện áp.
6. Xu hướng tương lai
Thu nhỏ: Thiết kế nhỏ gọn (ví dụ: 75mm × 66mm × 28mm) dành cho các lắp đặt có không gian-hạn chế.
Tính năng tiết kiệm năng lượng{0}}: Cảm biến hồng ngoại để tắt nguồn các máy thu không sử dụng.
Độ nhạy nâng cao: Nghiên cứu các kỹ thuật tiếp nhận mạch lạc để có hiệu suất tốt hơn.
Máy thu quang FTTHlà không thể thiếu để cung cấp-các dịch vụ băng thông rộng chất lượng cao. Bằng cách hiểu rõ các sắc thái kỹ thuật và khả năng ngày càng phát triển, các nhà khai thác mạng có thể tối ưu hóa khoản đầu tư, nâng cao sự hài lòng của người dùng và xây dựng các mạng-mạnh mẽ sẵn sàng cho tương lai.
