Sự miêu tả

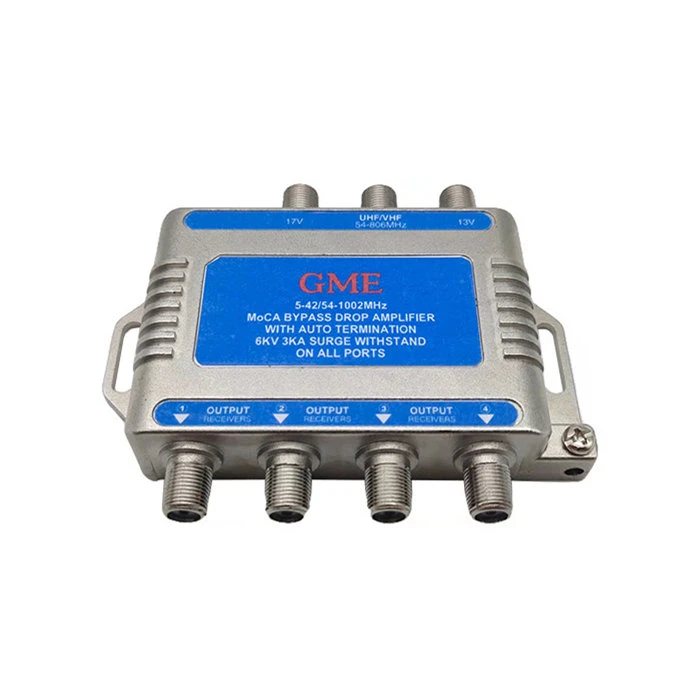

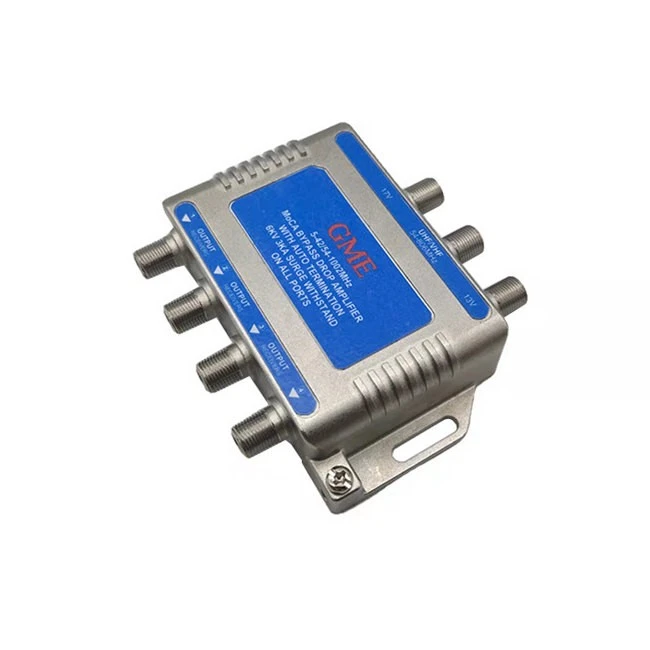

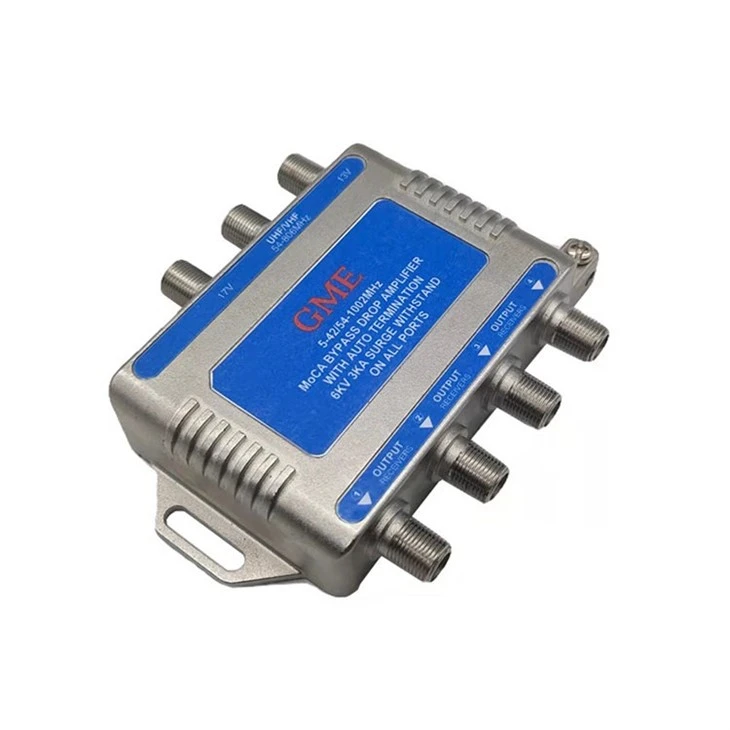

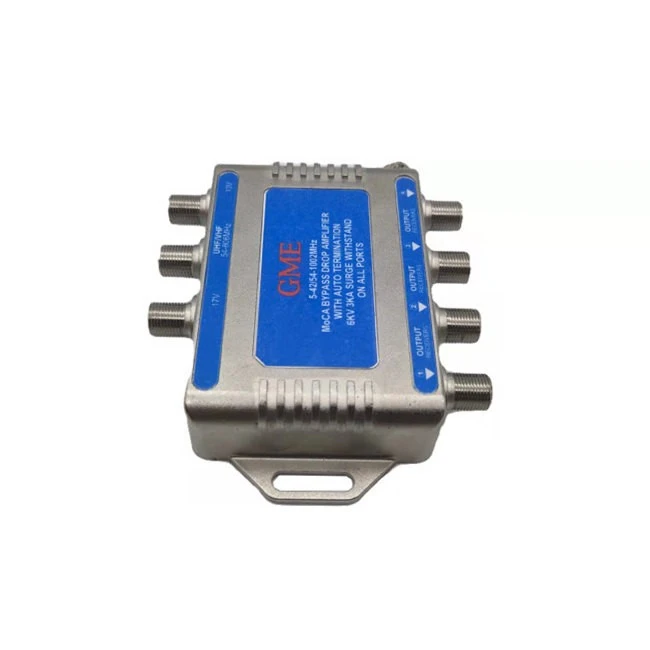

Bộ khuếch đại MOCA 3306-4P 4 chiều này được thiết kế để cung cấp khả năng sử dụng công nghệ MoCA để giao tiếp với tất cả các cổng đầu ra của bộ khuếch đại từ cổng modem, bỏ qua chính bộ khuếch đại. Bộ lọc ba chiều tích hợp-sẽ hạn chế tín hiệu MoCA đến mạng gia đình đồng thời cung cấp kết nối bỏ qua MoCA cần thiết xung quanh bộ khuếch đại để bật-mạng gia đình giữa eMTA, hộp giải mã tín hiệu và các thiết bị khác (ví dụ: máy chơi game, PC, máy tính xách tay, máy tính bảng, v.v.). Cổng bỏ qua modem thụ động hỗ trợ các ứng dụng quan trọng, chẳng hạn như điện thoại, yêu cầu mạng có độ tin cậy cao để cung cấp dịch vụ không bị gián đoạn ngay cả trong trường hợp mất điện và/hoặc hỏng bộ khuếch đại.
Ứng dụng
◆ Phân phối video trong nhà cho các ứng dụng có DVR nhiều{0}}phòng.
◆ Mạng tốc độ cao tại nhà.
◆ Cho phép dịch vụ internet, video và chơi game chia sẻ băng thông mà không làm giảm tốc độ và chất lượng.
◆ Truyền phát video độ phân giải cao từ internet.
Đặc trưng
◆ Bộ khuếch đại RF MoCA 4 đầu ra + 1 đầu ra modem hoạt động trở lại với mức tăng thống nhất
◆ Tự động chấm dứt khi mất điện
◆ Hiệu suất biến dạng thấp nhất hiện có Khả năng chịu đột biến IEEE 6 kV, B3 trên tất cả các cổng RF
◆ Cổng F kín phù hợp với tiêu chuẩn SCTE
◆ Tích hợp bộ lọc triplex MoCA: Tất cả các cổng đều “biết nói” – Thiết bị MoCA trên cổng bypass có thể giao tiếp với tất cả các cổng đầu ra khác.
◆ Đạt được sự thống nhất – ngược dòng và hạ lưu: Bù đắp cho sự mất mát của bộ chia.
◆ Công nghệ thu giữ DSM được cấp bằng sáng chế: Tăng khả năng giữ lò xo để tiếp xúc bề mặt tốt hơn.
◆ Cổng bypass thụ động: Loại bỏ tình trạng mất dịch vụ do mất điện hoặc hỏng bộ khuếch đại.
Đặc điểm kỹ thuật
|
Nơi xuất xứ: Trung Quốc |
|||
|
MẪU SỐ: GDMOCA-009 (3306-4P) |
|||
|
SỰ MIÊU TẢ: BỘ KHUẾCH ĐẠI THẢ CATV 4 CHIỀU VỚI TRẢ LẠI THỤ ĐỘNG |
|||
|
MỤC |
ĐẶC TRƯNG |
GIỚI HẠN QC |
ĐIỀU KIỆN THI |
|
Đường dẫn chuyển tiếp |
|||
|
Tần số Phạm vi |
|
54 ~ 1218 MHz |
|
|
Tăng (RF vào ra) |
0,5dB |
0dB phút |
54 ~ 1002 MHz |
|
|
-3.0dB |
-3,8dB phút |
1003 ~ 1218 MHz |
|
Mất chèn cổng Voip |
-4,8dB |
-5,5dB tối đa |
54 ~ 1002 MHz |
|
|
-6,9dB |
-7,5dB tối đa |
1003 ~ 1218 MHz |
|
Trả lại tổn thất (vào/ra) |
-16dB |
-15dB tối thiểu. |
54 ~ 1218 MHz |
|
Chỉ số nhiễu (54 ~ 1002 MHz) |
5 dB thiết bị điển hình NF (không bao gồm mạch chia) |
|
|
|
Độ trễ nhóm |
|
Tối đa 30 ns. |
Đối với 102 MHz (Tầng 3,58 MHz) |
|
|
|
Tối đa 15 ns. |
Đối với 108 MHz (Tần số 3,58 MHz) |
|
|
|
Tối đa 5 ns. |
Đối với 112 MHz trở lên (Tầng 3,58 MHz) |
|
Ra ngoài cách ly |
-25dB |
-20dB phút |
54 ~ 1218 MHz |
|
Hiệu quả che chắn RF |
|
Nhỏ hơn hoặc bằng -110 dB |
|
|
Cách ly cổng RF với cổng nguồn |
|
100dBc |
54 ~ 1218 MHz |
|
Đường dẫn MOCA: |
|||
|
Tần số Phạm vi |
|
|
1275-1675 MHz |
|
Mất chèn (voip tới bất kỳ đầu ra nào) |
-18dB |
-19dBmax |
1275-1300 MHz |
|
|
-15dB |
-17dBtối đa |
1301-1675 MHz |
|
Cách ly (bất kỳ đầu ra nào đến đầu ra) |
-17dB |
-20dBtối đa |
1275-1675 MHz |
|
Mất mát trả lại (voip/bất kỳ cổng đầu ra nào) |
-10dB |
-5dB tối thiểu. |
1275-1675 MHz |
|
Đường dẫn trở lại: |
|||
|
Tần số Phạm vi |
|
5 ~ 85 MHz |
|
|
Nhận được |
-12dB |
-13dB phút |
5 ~ 85 MHz |
|
Mất mát trả lại (IN/OUT) |
-20dB |
-18 dB Tối thiểu. |
5 ~ 85 MHz |
|
Mất chèn voip |
-3,5dB |
-3,8 dB Tối đa. |
5 ~ 85 MHz |
|
Độ phẳng |
±0,5dB |
Tối đa 1,5dB. |
5 ~ 85 MHz |
|
Ra ngoài cách ly |
-25dB |
-20dB tối thiểu |
5 ~ 85 MHz |
|
Độ trễ nhóm |
|
Tối đa 20 ns. |
5 ~ 85 MHz trên khoảng 1 MHz |
|
|
|
Tối đa 5 ns. |
10 ~ 80 MHz trên khoảng 1 MHz |
|
Biến dạng: |
|||
|
Đơn hàng thứ hai tổng hợp* |
|
-62 dBc Tối đa. |
|
|
Nhịp ba tổng hợp* |
|
-75 dBc Tối đa. |
|
|
Điều chế chéo* |
|
-75 dBc Tối đa. |
|
|
Điều chế Hum |
|
-90dBc Tối đa. |
|
|
REV: *79 NTSC analog+33 256/QAM kỹ thuật số @4dBmv/ch tất cả/kênh phẳng |
|||
|
Khả năng chịu được đột biến: |
|
CAT B3, 6KV, 3KA |
Cổng đầu vào-IEEE C62.41-1991 |
|
|
Loại B-3 Sóng tổ hợp, 6kV, 3kA |
||
|
|
Cổng đầu ra-IEEE C62.41-1991 |
||
|
|
Loại B-3 Sóng tổ hợp, 6kV, 3kA |
||
|
Yêu cầu về năng lượng: |
|||
|
đầu vào |
|
120 VAC |
|
|
Tính thường xuyên |
|
60Hz |
|
|
đầu ra |
|
12V DC, 400mA |
|
|
Nhiệt độ hoạt động: |
|
-40 độ đến + 60 độ |
|
|
CƠ KHÍ |
|||
|
gắn kết |
|
Ngang/Dọc |
|
|
Kích thước |
|
R:179mm x D:71mm x H:43mm |
|
|
Số khối đất |
|
1 - Bi-Định hướng |
|
|
Vật liệu vỏ & vỏ |
|
Hợp kim nhôm A360 |
|
|
Loại hoàn thiện / mạ |
|
sơn tĩnh điện |
|
|
Niêm phong |
|
Gioăng 1 độ ẩm 1 EMI/RFI |
|
|
Cổng F |
|
Đồng thau C360 |
|
|
Mạ cổng F |
|
Niken |
|
|
Khoảng cách cổng F |
|
1,0" phút. |
|
|
Mô-men xoắn cổng F |
|
60 inch. lbs. phút |
|
|
Giữ chân cổng F (Pin trung tâm RG-6) |
|
tối thiểu 200 gram |
|
