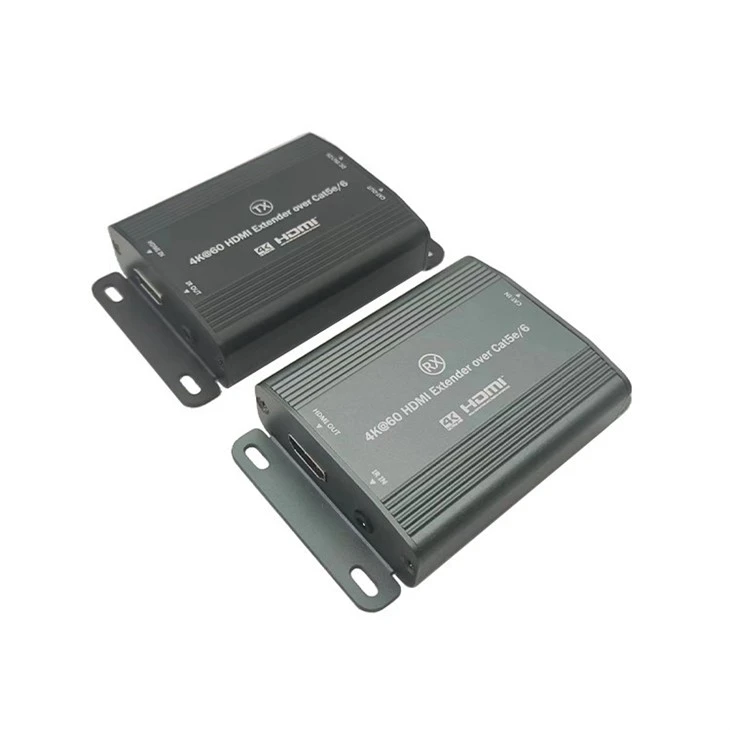

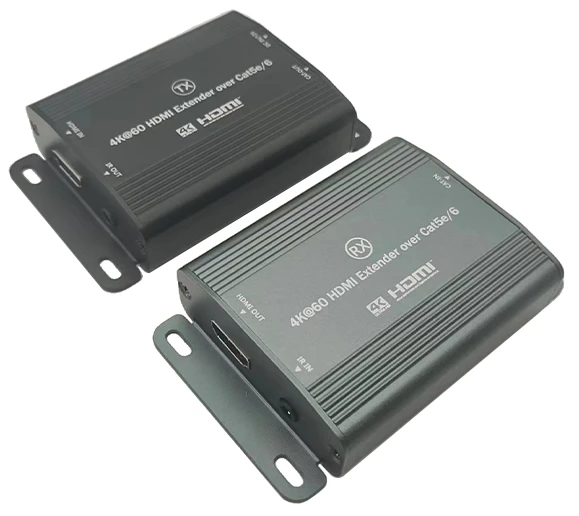

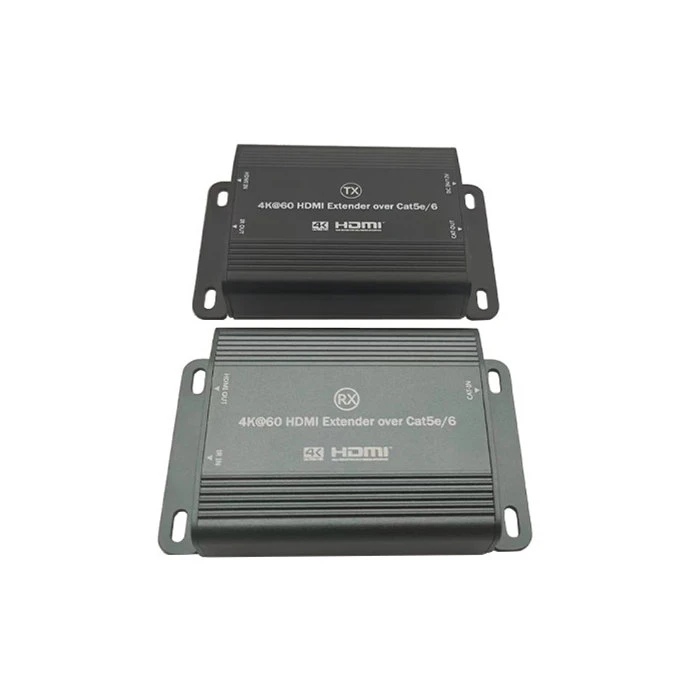

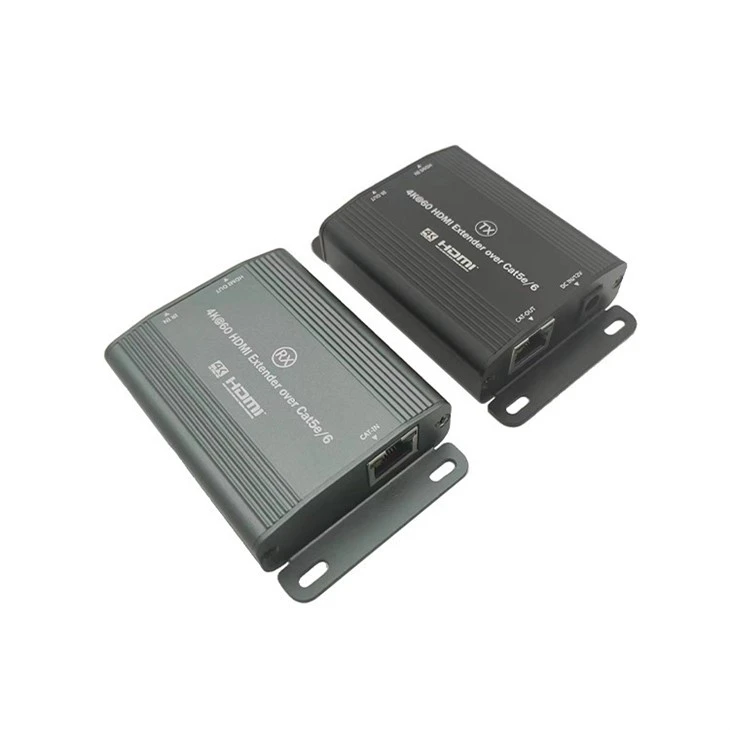

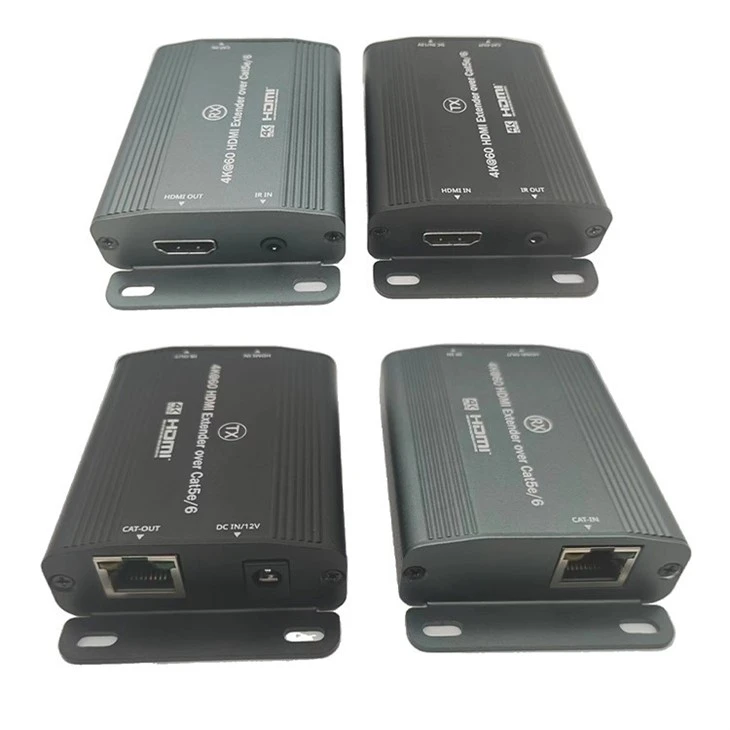

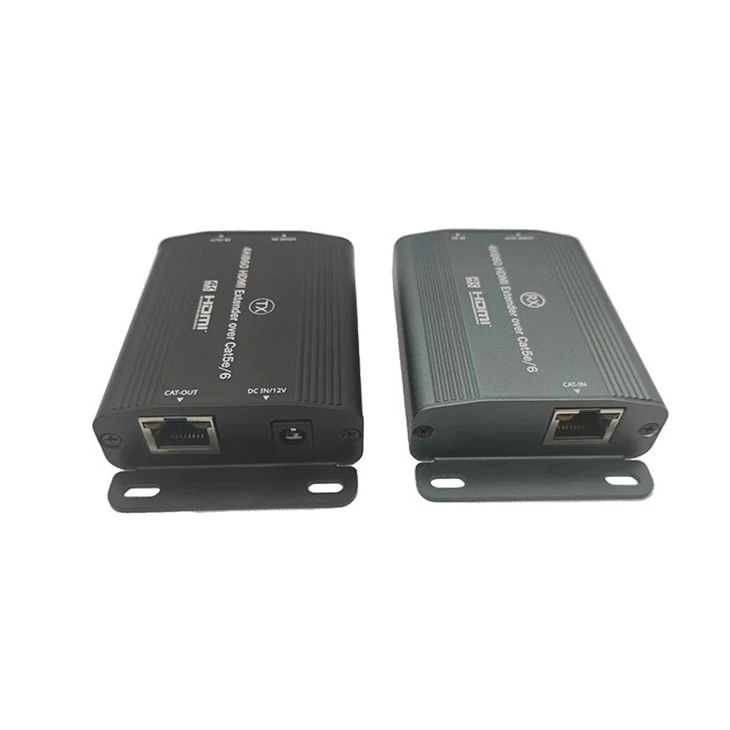

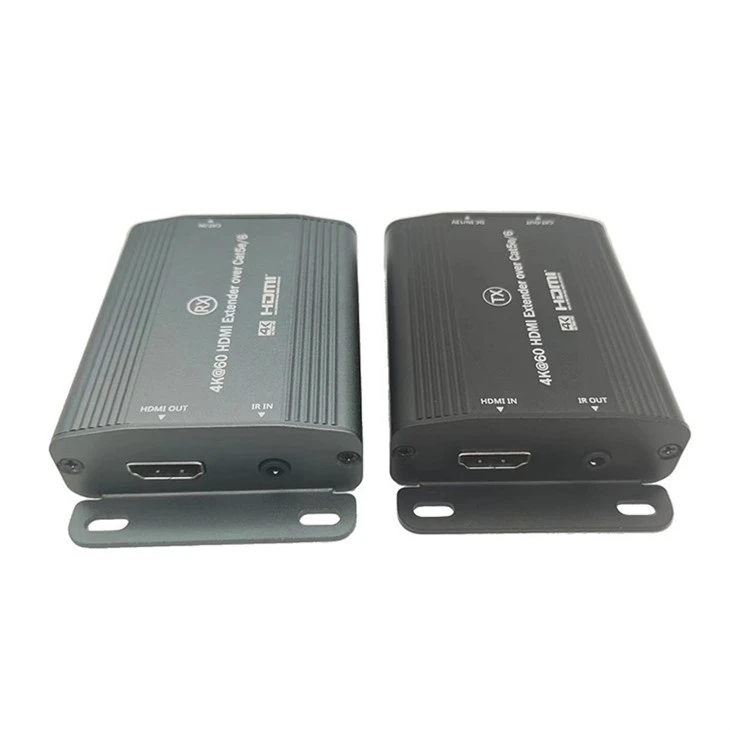

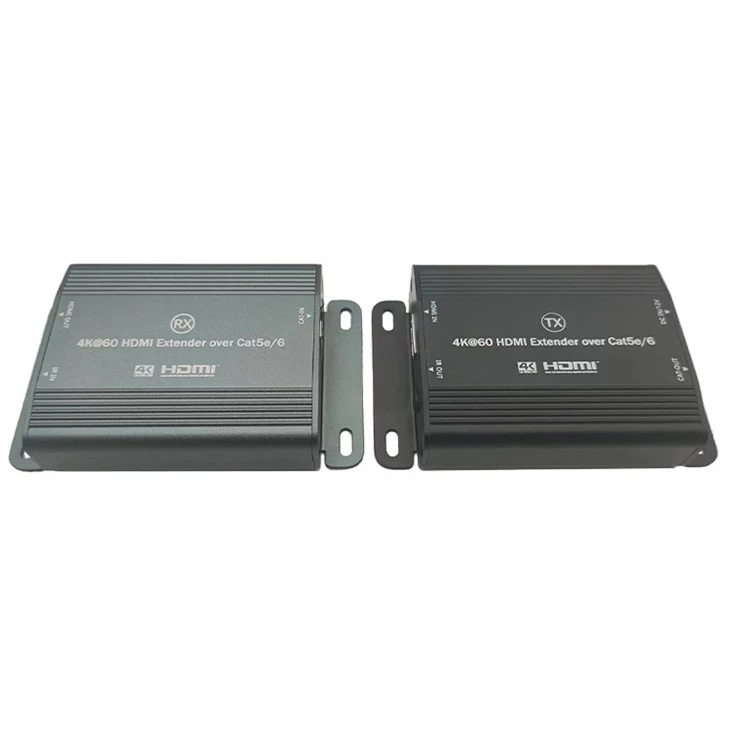

Bộ mở rộng HDMI 4k 60hz

Sản phẩm này bao gồm máy phát (TX) và máy chủ thu (RX), sử dụng cáp mạng làm phương tiện truyền dẫn và sử dụng công nghệ mở rộng khuếch đại mới nhất. Bộ phát và bộ thu có thể mở rộng đường truyền qua một cáp mạng duy nhất và tương thích với cáp mạng CAT5e/6. Tín hiệu có độ phân giải cao có thể được mở rộng tới 100 mét qua CAT5e và tín hiệu có độ phân giải cực cao có thể được mở rộng tới 70 mét qua CAT6 với độ trễ bằng 0. Sản phẩm hỗ trợ chức năng hồng ngoại, giúp điều khiển từ xa thuận tiện. Nó cũng có khả năng tự điều chỉnh cho cáp mạng, tự động điều chỉnh độ phân giải để đạt hiệu quả tối ưu đầu ra, giúp sử dụng dễ dàng và thuận tiện. Bộ mở rộng HDMI 4k 60Hz này phù hợp cho hội nghị truyền hình, quán bar thể thao đa phương tiện, giáo dục đa phương tiện, quảng cáo kỹ thuật số, bảng thông báo công cộng, v.v.

1. Khi sử dụng cáp mạng Cat6, khoảng cách truyền của màn hình rộng có độ phân giải cực-cao{3}}có thể lên tới 100 mét.

2. Chip hiệu suất cao-hỗ trợ hoàn hảo độ trễ thấp và phát ra âm thanh và video độ phân giải cực cao-cao{5}}4K60Hz một cách đồng bộ, với hình ảnh mượt mà, rõ ràng và tín hiệu ổn định.

3. Vỏ hợp kim nhôm đẹp mắt có hiệu suất tản nhiệt siêu cao, không gây tiếng ồn, trọng lượng nhẹ và có thể gắn lên tường, giúp vỏ nhỏ gọn và chắc chắn.

4. Bộ mở rộng HDMI 4k 60Hz này Cắm và chạy mà không cần cài đặt trình điều khiển, giúp bạn dễ dàng kết hợp trang trí trong nhà, với khả năng che giấu cao và lắp đặt dễ dàng.

◆ Mở rộng đường truyền HDMI lên tới 70m qua Cat6.

◆ Ultra HD: Hỗ trợ độ phân giải video lên tới 4K@60Hz.

◆ Hợp kim nhôm nguyên khối mang lại khả năng giải nhiệt hiệu quả cho tuổi thọ sử dụng.

◆ Plug & Play: Không cần cài đặt trình điều khiển.

◆ Chức năng IR Passback tích hợp để kiểm soát nguồn từ mọi nơi trong nhà bạn.

◆ Áp dụng chức năng POC để cấp nguồn cho thiết bị.

Nội dung



Máy phát(TX)x1

Bộ thu(RX)x1

Sử dụng Hướng dẫnx1

Cáp mở rộng máy phát hồng ngoại x1 (Tùy chọn)

Cáp mở rộng đầu thu hồng ngoạix1 (Tùy chọn)

Bộ đổi nguồnx1



Yêu cầu

1.Nguồn tín hiệu:
Thiết bị tín hiệu có cổng đầu ra HDMI, chẳng hạn như đầu DVD, Play station, hộp giải mã tín hiệu-, máy tính cá nhân hoặc PC, v.v.

2.Hiển thị:
Thiết bị hiển thị có cổng đầu vào HDMI, chẳng hạn như SDTV, HDTV, máy chiếu, v.v.

3.Cáp mạng:
Cáp mạng Loại 5/6 không được che chắn hoặc được che chắn (UTP/STP CAT5e/6) với các đầu nối cáp mạng tiêu chuẩn được kết nối song song ở cả hai đầu.





Giới thiệu

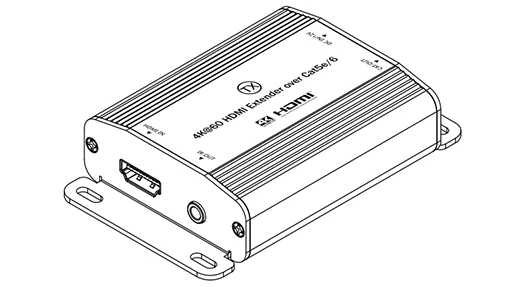

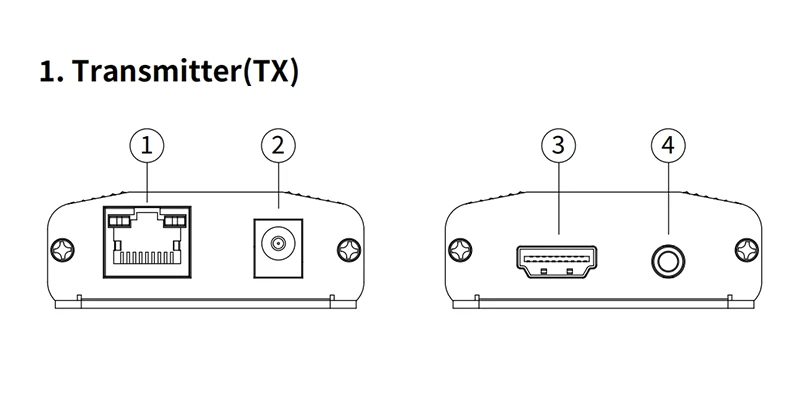

Máy phát (TX)

①Cổng đầu ra RJ45: Kết nối bộ phát (TX) và bộ thu (RX) chính bằng cáp mạng.

②Cổng đầu vào nguồn: Lắp bộ đổi nguồn DC12V/lA tiêu chuẩn đi kèm trong sản phẩm này hoặc các bộ đổi nguồn tiêu chuẩn khác đáp ứng yêu cầu về điện áp định mức.

③Cổng đầu vào HDMl: Kết nối thiết bị chính nguồn tín hiệu với
bộ phát (TX) chính bằng cáp HDMl.

④Ổ cắm cáp mở rộng của bộ phát hồng ngoại: Cắm cáp mở rộng của bộ phát hồng ngoại được cung cấp cùng với sản phẩm này và đặt bộ phát hồng ngoại càng gần thiết bị thu càng tốt để chuyển tiếp tín hiệu hồng ngoại từ bộ thu.

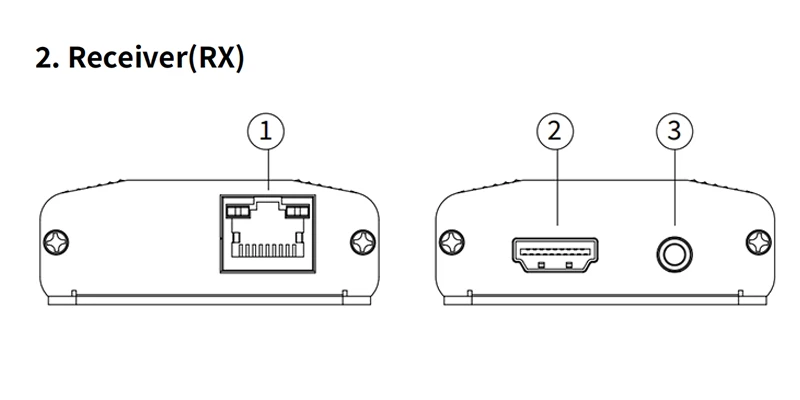

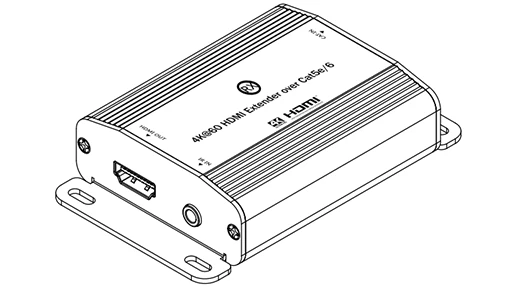

Bộ thu(RX)

①Cổng đầu vào RJ45: Kết nối bộ phát (TX) và bộ thu (RX) chính bằng cáp mạng.

②Cổng HDMlinput: Sử dụng cáp HDMl để kết nối thiết bị hiển thị với thiết bị chính đầu thu (RX).

③Ổ cắm dây nối dài của bộ thu hồng ngoại: Cắm dây nối dài của bộ thu hồng ngoại đi kèm và sử dụng điều khiển từ xa trong phạm vi của bộ thu hồng ngoại.

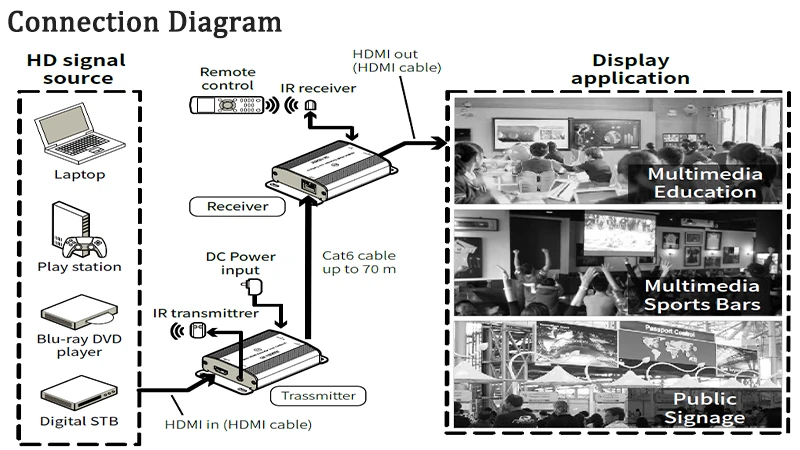

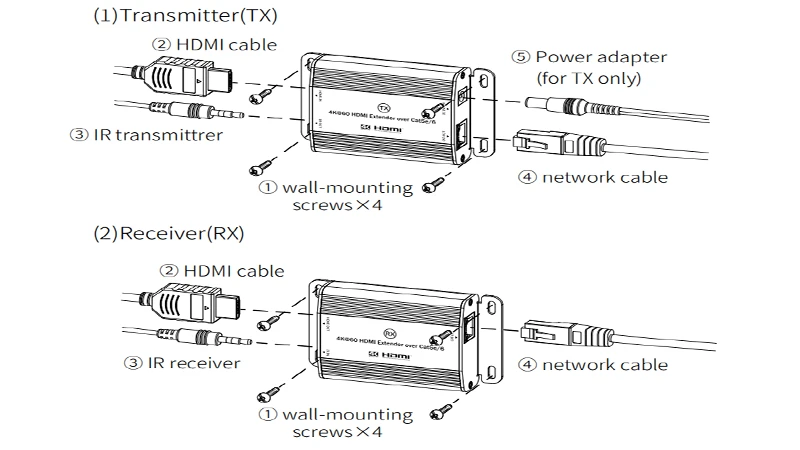

Cài đặt và kết nối

Hướng dẫn kết nối:

①Sử dụng cáp HDMl để kết nối thiết bị nguồn tín hiệu với thiết bị phát. ter (TX) và thiết bị hiển thị tới thiết bị chính của máy thu (RX).

②Sử dụng cáp mạng tiêu chuẩn có CAT5e/6(UTP/STP) không được che chắn hoặc được che chắn và nối dây song song để kết nối bộ phận chính của máy phát (TX) với bộ phận chính của bộ thu (RX).

③Cắm dây nguồn để khởi động và vận hành tự động

Hướng dẫn điều khiển từ xa hồng ngoại:

①Kết nối cáp mở rộng bộ phát hồng ngoại với giắc cắm lR OUT trên bộ phát (TX) và cáp mở rộng bộ thu hồng ngoại với lR INiack trên bộ thu (RX).

②Đầu phát hồng ngoại của cáp kéo dài phải được đặt càng gần cửa sổ nhận hồng ngoại của thiết bị nguồn tín hiệu càng tốt.

③Sử dụng điều khiển từ xa hồng ngoại của thiết bị nguồn tín hiệu để nhắm vào đầu thu hồng ngoại đã được kết nối chính xác với bộ thu (RX) để chọn kênh từ xa và điều khiển các bản phát lại

Hỏi: Màn hình TV hiển thị bất thường, nhấp nháy và có âm thanh không ổn định.
nói lắp.

Trả lời: (1)Kiểm tra xem cáp mạng có được cố định đúng cách không và độ dài có nằm trong phạm vi cho phép hay không.

(2) Tắt nguồn và ở đầu TX.

Hỏi: Đèn màu cam trên đầu nối RJ45 của đầu RX của máy thu không sáng.

Đáp: (1)Kiểm tra xem cáp mạng có phải là cáp mạng tiêu chuẩn có kết nối song song ở cả hai đầu hay không.

(2)Kiểm tra xem đầu vào tín hiệu HDMl ở đầu TX có bình thường không.

(3) Tắt nguồn và ở đầu TX.

Câu hỏi: Đèn màu cam trên đầu nối RJ45 của đầu RX của đầu thu nhấp nháy nhưng không có đầu ra hình ảnh.

A: (1)Kiểm tra xem màn hình có hỗ trợ chế độ tín hiệu HDMl hiện tại hay không.

(2)Kiểm tra xem cáp HDMl và màn hình có được cố định đúng cách hay không.

(3)Thử rút và cắm lại cáp mạng hoặc tắt nguồn ở đầu TX.
