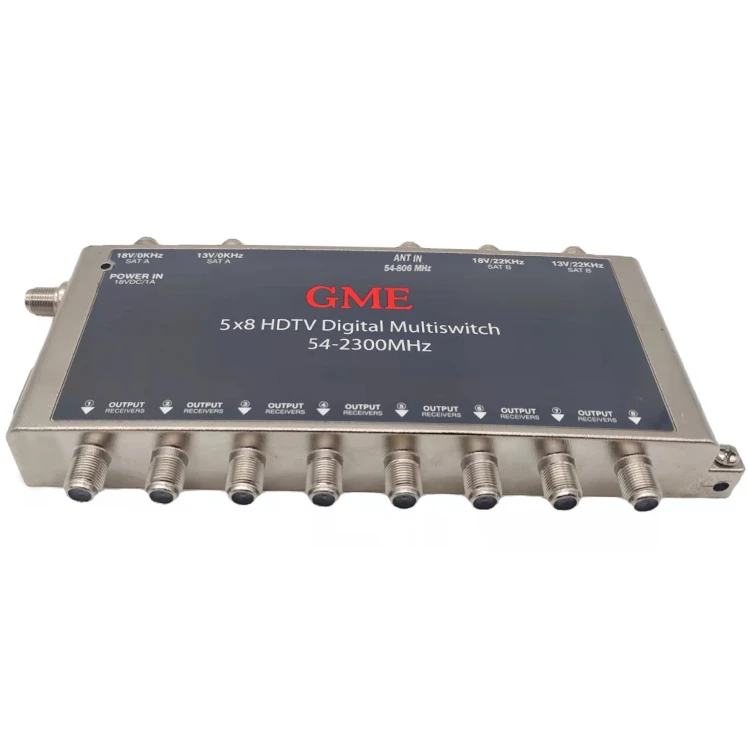

Công tắc đa năng kỹ thuật số HDTV 5×8 (công tắc ma trận kỹ thuật số độ phân giải cao 5-đầu vào × 8 đầu ra)là thiết bị phân phối tín hiệu video-âm thanh chuyên nghiệp. Nó định tuyến linh hoạt 5 nguồn đầu vào có độ phân giải cao-(chẳng hạn như hộp giải mã tín hiệu-, đầu phát Blu-Blu, máy tính, v.v.) đến 8 thiết bị hiển thị (chẳng hạn như TV, máy chiếu, màn hình).
Đặc trưng
- 5 đầu vào & 8 đầu ra
- Mỗi LNB có thể được cấp nguồn thông qua Multiswitch bằng cách sử dụng bộ đổi nguồn được kết nối với nhiều switch.
- Mỗi bộ thu vệ tinh được kết nối có thể chọn các chương trình theo Phân cực dọc hoặc Phân cực ngang bằng cách sử dụng phương tiện chọn phân cực được tích hợp trong mỗi bộ thu riêng lẻ BẬT/TẮT 13V/18V & 22KHz.
Thông số kỹ thuật
| đặc điểm kỹ thuật/Mẫu | 4058/4058-MN | 4058-22KHz |
| Tần số đầu vào(ANTIn) | 40-806 MHz | 40-806 MHz |
| Phạm vi tần số đầu vào (LNB In) | 950-2150 MHz | 950-2150 MHz |
| đầu ra | 40-2150 MHz | 40-2150 MHz |
| Mất chèn 40-216 MHz | -3dB | -3dB |
| 217-806 MHz | -2dB | -2dB |
| 950-1750 MHz | 2dB | 2dB |
| 1751-2150 MHz | 0dB | 0dB |
| Độ phẳng 40-216 MHz | ±2dB | ±2dB |
| 217-806 MHz | ±2,5dB | ±2,5dB |
| 950-1750 MHz | ±3,0dB | ±3,0dB |
| 1751-2150 MHz | ±3,0dB | ±3,0dB |
| Cách ly từ thứ bảy đến thứ bảy ở 950-2150 MHz | -35dB | -35dB |
| Cách ly ra ngoài 40-806 MHz | -25dB | -25dB |
| 950-2150 MHz | -30dB | 30dB |
| Phân cực chéo 950-1750 MHz | 35dB | 35dB |
| 1751-2150 MHz | -30dB | -30dB |
| Cổng thứ bảy B/W 950 MHz&{1}} MHz cách ly | -25dB | -25dB |
| Cổng Ant 860MHz &950 MHz | ||
| Suy hao phản hồi ở tần số 40-806 MHz | -10dB | -10dB |
| Thứ bảy trong 950-2150 Mhz | -10dB | -10dB |
| Đầu ra 40-806 MHz | -10dB | -10dB |
| 950-1450 MHz | -10dB | -10dB |
| 1451-2000 MHz | -10dB | -10dB |
| 2001-2150 MHz | -6dB | -6dB |
| Khả năng đầu vào Cổng Ant nén 1dB Đầu vào CH3 |
103dBμV | 103dBμV |
| Khả năng đầu vào Cổng nén 1dB Sat Đầu vào 950 MHz |
96dB μV | 96dBμV |
| DC Pass vào thứ bảy | 400 mA | 400 mA |
| Đầu nối (tất cả các cổng) | F{0}}Nữ | F{0}}Nữ |
| Chuyển đổi điện áp LNBA(18V/OKHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB B(18V/22KHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB C(14V/22KHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| LNBD(14V/OKHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| Đầu vào nguồn của bộ chuyển đổi | 120VAC/60Hz | 120VAC/60Hz |
| Đầu ra nguồn của bộ chuyển đổi | 24VDC/1000mA với PTC | 24VDC/1000mA với PTC |
| Ếch tín hiệu 22KHz & Khuếch đại tại LNB Bật đầu vào 22KHz |
22±4KHz 650±250mVp-p |
