Sự miêu tả
Bộ khuếch đại cấp nguồn dòng DBS, OTA, CATV từ 54 đến 2150 MHz với mức tăng chuyển tiếp 14 dB và trả về băng tần phụ thụ động.
TÌNH HUỐNG
Cần có tín hiệu DBS và CATV hoặc Over The Air tại nhiều vị trí được kết nối qua cáp đồng trục.
GIẢI PHÁP

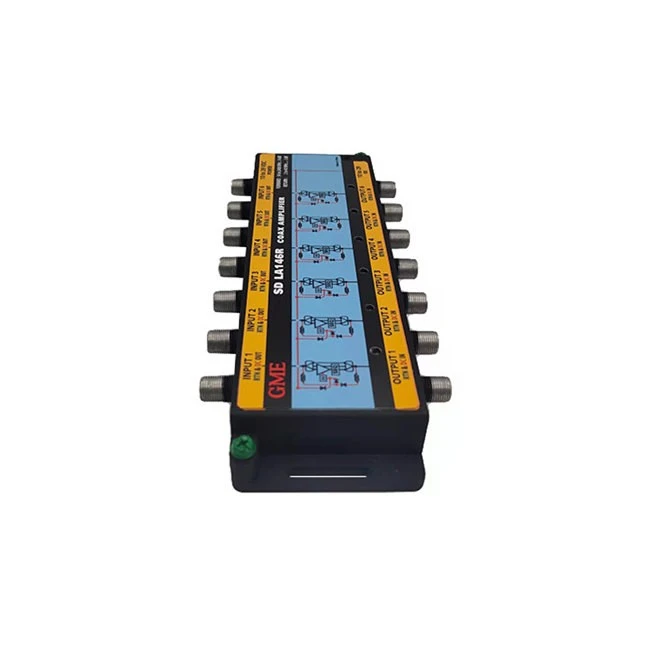

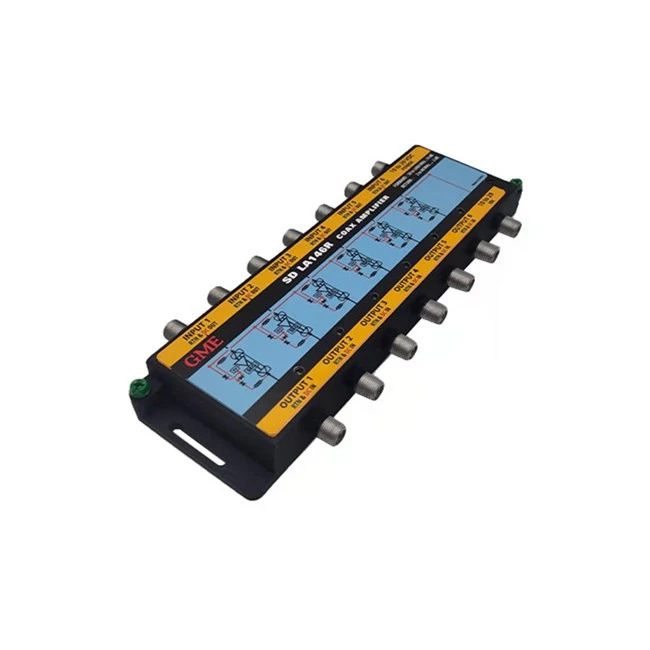

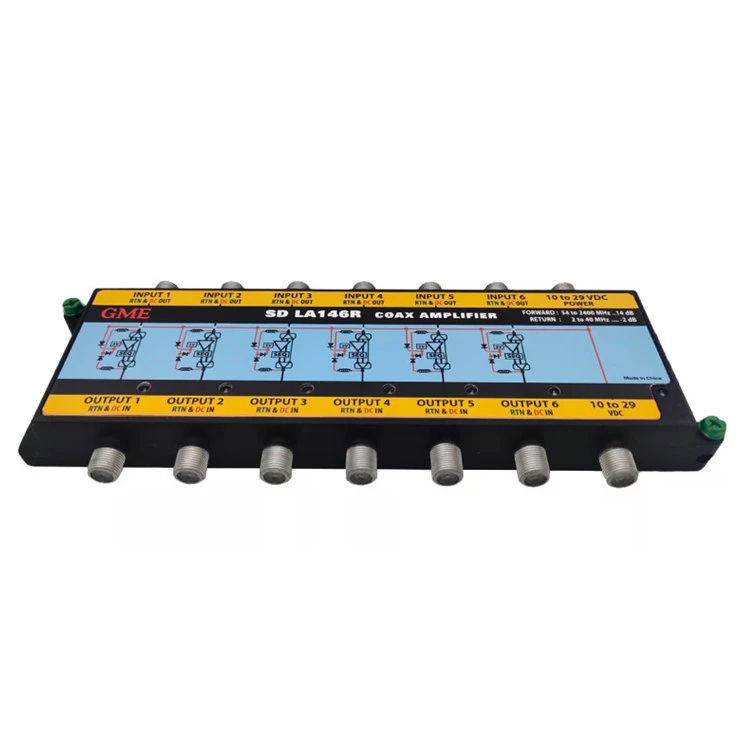

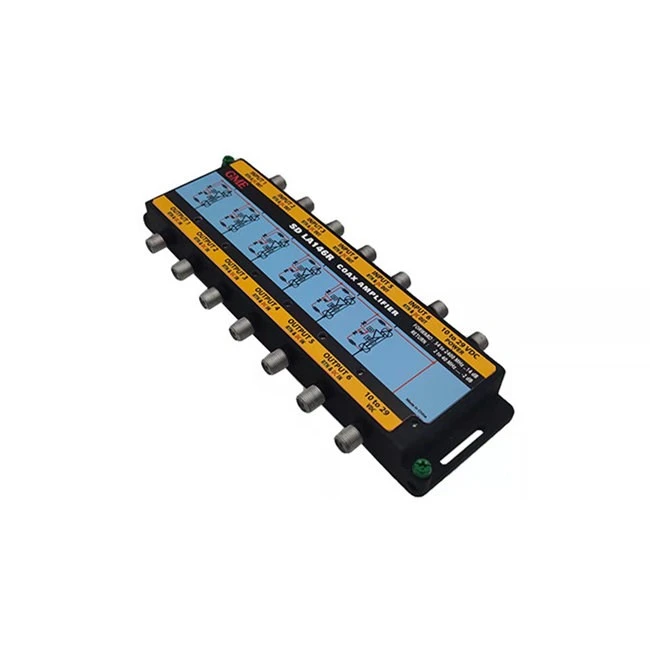

Bộ khuếch đại đồng trục đầu vào Model LA146R 6 có đường dẫn trở về có thể được cấp nguồn bằng đường dây đồng trục từ mỗi đầu nối đầu ra RF. Model LA146R-T bao gồm nguồn điện bên ngoài để cấp nguồn trực tiếp. Tính năng bảo tồn năng lượng cho phép bộ khuếch đại hoạt động hiệu quả ở điện áp 12 đến 29 volt.
Đặc điểm kỹ thuật
|
Nơi xuất xứ: Quảng Đông, Trung Quốc |
|||||
|
Số mô hình: GDAMP-038 (LA146R) |
|||||
|
Mục |
tối thiểu |
gõ |
Tối đa |
Đơn vị |
Tình trạng |
|
Số lượng đầu vào |
|
6 |
|
|
SAT 1 đến SAT 6 |
|
Số lượng đầu ra |
|
6 |
|
|
NGOÀI 1 Đến RA 6 |
|
Dải tần số đầu vào |
250 |
|
2150 |
MHz |
|
|
Tăng ở mức 2150 |
13 |
|
15 |
dB |
|
|
Độ dốc 250 đến 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Trở kháng danh nghĩa |
|
75 |
|
Ω |
|
|
Suy hao trả về (Đầu vào và đầu ra) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
Sự cách ly |
30 |
|
|
dB |
Với tín hiệu được áp dụng cho bất kỳ đầu vào và đầu ra nào làm tham chiếu; mức cách ly đo được trên tất cả các đầu ra khác sẽ lớn hơn |
|
QUYỀN LỰC |
|
|
|
|
|
|
Nguồn điện |
|
|
|
|
Hai nguồn cung cấp 20 Volt 1 A |
|
Điện áp cấp vào đầu nối đầu ra |
10 |
|
28 |
Vdc |
Mỗi bộ khuếch đại riêng lẻ sẽ hoạt động theo thông số kỹ thuật khi điện áp được cấp vào từng đầu nối đầu ra của bộ khuếch đại và sẽ được |
|
Điện áp vào các đầu nối đầu vào |
10 |
|
28 |
Vdc |
Mỗi bộ khuếch đại riêng lẻ sẽ hoạt động theo thông số kỹ thuật khi điện áp được cấp vào đầu nối đầu vào. Điện áp sẽ không xuất hiện |
|
20 Volt áp dụng cho cổng DC LNB |
|
20 |
|
|
Điện áp này sẽ cấp nguồn cho tất cả sáu bộ khuếch đại và điện áp 20 volt sẽ có ở đầu nối đầu vào của mỗi bộ khuếch đại. Không có điện áp |
|
20 Volt áp dụng cho cổng DC AMP |
|
|
|
|
Điện áp này sẽ cung cấp năng lượng cho cả sáu bộ khuếch đại. Sẽ không có điện áp ở đầu vào hoặc đầu ra của bộ khuếch đại |
|
20 Volt áp dụng cho cổng DC LNB |
|
20 |
|
Vdc |
20V cấp vào cổng DCLNB sẽ truyền qua cổng DC |
|
Cổng DC AMP đến cổng DC hiện tại |
1.5 |
|
|
A |
|
|
Điện áp ứng dụng đỉnh |
|
|
28 |
Vdc |
Phải tồn tại khi áp dụng cho bất kỳ hoặc tất cả các cổng trong ít hơn hoặc bằng 24 giờ. |
|
Phạm vi vượt qua hiện tại DC |
0 |
|
1.5 |
A |
|
|
Điện trở DC |
|
|
0.2 |
Ôm |
Không áp dụng cho cáp |
|
Giảm điện áp DC |
|
|
0.4 |
Vdc |
Không áp dụng cho cáp |
|
DiSEq |
|
|
|
|
|
|
Dải tần số DiSEqC |
17.6 |
22 |
26.4 |
kHz |
Phải vượt qua mà không bị suy thoái hoặc biến dạng. |
|
Tham khảo Thông số kỹ thuật Eutelsat DiSEqC 2.0. |
|||||
|
Trở kháng thiết bị DiSEqC |
1000 |
|
|
Ω |
Trở kháng của thiết bị đối với mặt đất. Trên dải tần số DiSEqC |
|
DiSEqC thông qua trở kháng |
|
|
1 |
Ω |
Trở kháng của thiết bị trong đường đi qua. Trên dải tần số DiSEqC. |
|
Từ điều khiển ETC cho chuyển mạch 13/18 |
|
|
|
|
Phải vượt qua mà không bị suy thoái hoặc biến dạng. Sự hiện diện của chúng không được ảnh hưởng đến hiệu suất RF. |
|
Tham khảo Thông số chức năng của hộp chuyển mạch EchoStar 13/18. |
|||||
